Машина бурения и установки опор МБУ-1 на базе трактора колесного промышленного КРТ (серия Т-150)
Госреестр
Описание
МБУ-1 описание

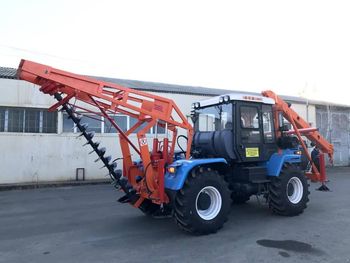

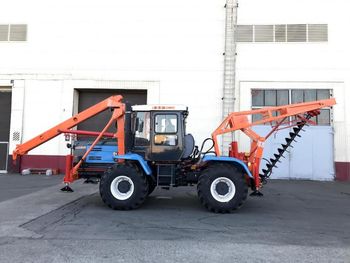

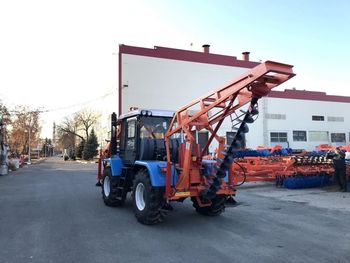

Самоходная машина бурения и установки опор МБУ-1 — самоходная техника на базе колесных тракторов марок «БТЗ» или «ХТА» с бурильно-крановой установкой. Рабочее оборудование ямобур приводится в действие гидравлическим или механическим приводом. Буровая машина обладает следующими конструктивными особенностями:
- Наличие трубодержателя для буровых колонн и труб.
- Цепная подача с повышенным ресурсом эксплуатации.
- Кронблок для работы с трубами массой до 1 тонны.
- Домкраты для устойчивости буровой машины.
- Механизм подачи обсадных труб — гидроцилиндр с полиспастной системой.
- Пульт управления с левой (правой) стороны.
- Вращатель с крутящим моментом до 250 кгс*м.
- Специальные лебедки и механизм динамического зондирования грунтов по стандарту SPT.
Технические и эксплуатационные параметры бурильно-крановой машины позволяют выполнять бурение скважин глубиной до 3 метров. При необходимости новая машина может дополнительно комплектоваться инструментом: распашной центратор, устройство для механического зондирования, спецящики.
Сфера применения МБУ-1
Самоходная машина бурения и установки опор МБУ-1 с длиной бура 2,5 метра используется для бурения скважин на грунтах I-III категории, не содержащих скальные породы. При комплектации усиленным буроямом возможна работа на грунтах I-IV категории, землях с глубиной промерзания до 0,6 метров. Бурокрановая установка применяется для проведения гидрогеологических изысканий, в геологоразведке. Техника широко используется в России для бурения скважин на воду на частных участках. В гражданском и дорожном строительстве МБУ-1 используется для проведения инженерных изысканий, бурения технических шурфов и скважин.
Применяемые технологии бурения:
- вращательное с продувкой или промывкой;
- шнековое;
- ударно-канатное и пневмоударное.
МБУ-1 — маневренная спецтехника, которая может работать в районах густой застройки.
Код объекта 010-420-009
Характеристики
Технические характеристики МБУ-1
|
1 |
Грузоподъёмность крана, т |
|
|
|
а) при втянутом оголовке |
2500 |
|
|
б) при выдвинутом оголовке стрелы |
2000 |
|
2 |
Максимальная глубина бурения, м |
2,5-3,0 |
|
3 |
Диаметр буров, мм |
360 и 450 |
|
4 |
Угол бурения, град. |
90 |
|
5 |
Максимальный крутящий момент,Нм |
4800 |
|
6 |
Максимальная осевая нагрузка на бурильном инструменте, Н (кгс) |
|
|
|
а) при заглублении; |
20000 (2000) |
|
|
б) при выглублении |
12000 (1200) |
|
7 |
Базовый тягач: |
|
|
|
а) марка |
КРТ (серия Т-150) |
|
|
|
БТЗ-150К-09-25-14 |
|
|
б) мощность двигателя, кВт (л.с.) |
не менее 130 (180) |
|
|
в) колея пневмохода, мм |
1680 |
|
|
г) транспортная скорость, км/ч., не более |
30 |
|
|
д) преодолеваемый уклон в транспортном положении: |
|
|
|
— продольный, град. |
15 |
|
|
— поперечный, град. |
10 |
|
|
е) масса, кг |
8008 |
|
8 |
Отвал: |
|
|
|
а) тип |
поворотный |
|
|
|
гидравлический |
|
|
б) габариты, мм: |
|
|
|
— длина |
2500/3000 |
|
|
— высота |
1000 |
|
|
в) угол поворота, град. |
25 |
|
|
г) высота подъема над опорной поверхностью, мм |
400 |
|
|
д) глубина опускания ниже опорной поверхности, мм |
300 |
|
|
е) масса, кг |
900 |
|
9 |
Габаритные размеры в транспортном положении, мм |
|
|
|
а) длина |
8960 |
|
|
б) ширина |
2445 |
|
|
в) высота |
3325 |
|
10 |
Масса бурильно-кранового оборудования, кг |
1350 |
|
11 |
Масса общая (с трактором) |
10550 |
