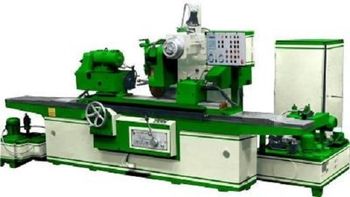

3М132В, 3У142МВ, 3У143МВ, 3У144МВ - Станки
Описание
Станки 3М132В, 3У142МВ, 3У143МВ, 3У144МВ предназначаются для обработки лицевых и внутренних конических и цилиндрических поверхностей путем продольной либо врезной шлифовки, а также для шлифовки плоских поверхностей таких изделий, как шайбы, фланцы и подшлифовывания невысоких торцов на валах.
На станках в простом исполнении система поперечных передвижений шлифовальной бабки предусматривает ручное и автоматическое поперечное перемещение, позволяет осуществлять настройку на совокупный объем снимаемого припуска и объем припуска, снимаемого при чистовой шлифовке. Система делает возможным автопереключение с чернового перемещения на чистовую подачу, при помощи конечного микропереключателя, помещенного в корпусе системы.
Полуавтоматы оборудованы программируемым командоконтроллером, который осуществляет контроль над электроавтоматикой станка, что увеличивает его безотказность.
Привод системы перемещений шлифовального круга, а также вращения деталей реализовывается при помощи электрических моторов переменного тока с преобразователями частоты.
Станки оборудуются механизмом балансирования шлифовального круга в процессе работы. Он состоит из приспособления балансирования круга и электронного индикатора диапазона колебаний. Устройство обладает быстродействием, стабильностью работы, бесхитростностью управления, комфортабельностью обслуживания, что благоприятствует увеличению производительности и точности шлифовки.
Код объекта 010-510-013
Характеристики
|
Технические характеристики
|
3М132В
|
3У142МВ
|
3У143МВ
|
3У144МВ
|
|
| Высота центров, мм: |
185
|
240
|
|||
| Наибольшие размеры, мм: - диаметр - длина |
280 1000 |
400 1000 |
400 1400 |
400 2000 |
|
| Размеры шлифуемого отверстия, мм: диаметр: - наибольший - наименьший - наибольшая длина |
100 15 125 |
200 30 125 |
|||
| Наибольшая высота фланца при шлифовании плоскостей, мм: | 20 | 50 | |||
| Наибольший диаметр отверстия устанавливаемого в патроне, мм: | 200 | 250 | |||
| Наибольшая длина изделия при обработке с люнетом при шлифовании отверстия, мм: | 250 | 350 | |||
| Наибольшая масса изделия, кг: - при незажатой пиноли - при зажатой пиноли - при обработке в патроне |
55 160 50 |
200 500 150 |
|||
| Наибольшая длина перемещения стола, мм: | 995 | 1395 | 2000 | ||
| Скорость перемещения стола от гидропривода, м/мин.: | 0.05...5.0 | ||||
| Наибольший угол поворота верхнего стола, град.: - по часовой стрелке - против часовой стрелки |
3 8 |
3 7 |
3 6 |
||
| Частота вращения изделия (регулирование бесступенчатое), об/мин.: | 25...300 | ||||
| Наибольший угол поворота передней бабки, град.: - по часовой стрелке - против часовой стрелке |
30 90 |
||||
| Мощность электродвигателя привода изделия, кВт: | 0.86 | 1.5 | |||
| Размеры шлифовального круга (наружный диаметр х высота х диаметр отверстия), мм: | 600x80x305 | ||||
| Скорость резания, м/с: | 50 | ||||
| Наибольшее перемещение по винту, мм: | 290 | ||||
| Периодическая подача, мм/об: - для станков в обычном исполнении - для станков с ЧПУ |
0.001...0.05 0.001...0.999 |
||||
| Скорость врезной подачи, мм/мин.: - для станков в обычном исполнении - для станков с ЧПУ |
0.01...4.5 0.01...9.99 |
||||
| Наибольший угол поворота шлифовальной бабки, град.: | ( /-) 30 | ||||
| Мощность электродвигателя привода шлифовального круга, кВт: | 11 | ||||
| Мощность электродвигателя привода внутришлифовального устройства, кВт: | 1.1 | ||||
| - при правке шлифовального круга | 0,05…0,5 | ||||
| Габаритные размеры станка, мм - длина - ширина - высота |
5000 2580 2220 |
5000 3420 2220 |
5190 3420 2220 |
6440 3420 2220 |
|
| Масса полуавтомата, кг.: | 6980 | 7560 | 9000 | 10830 |
|
