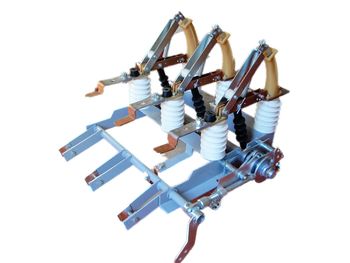

Высоковольтный выключатель нагрузки автогазовый ВВНА-10/630-20 УХЛ 2

Высоковольтный выключатель нагрузки автогазовый ВВНА-10/630-20 УХЛ 2
По запросу
Код товара: 001-302-033
Производитель:
СПЗ ОМЕГА
Доставка по России
/images/manager/Nikolay-1.jpg
Николай Николаев
Ведущий специалист отдела КИПиА.
Здравствуйте, меня зовут Николай.
Я Ведущий специалист отдела КИПиА.
Буду рад ответить на все Ваши вопросы по данной продукции. Вы можете связаться удобным способом:
+7 (863) 333-23-46 (доб .7)

Описание

   Высоковольтный выключатель нагрузки автогазовый ВВНА-10/630-20 УХЛ 2 является эффективным и безопасным коммутатором, который включает/выключает высоковольтные линии и цепи под нагрузкой, с принудительным гашением дуги по спецтехнологии, номинальное напряжение в сети может достигать 10 кВ. Кроме того, после полного отключения потребителя (возможен визуальный контроль) производится соединение с использованием специальных ножей исходящих участков цепи на заземлители, предусмотренных и установленных согласно техническим условиям функционирования высоковольтного оборудования.



   Данные устройства допускается монтировать в распределительных шкафах, камерах коммутации различных установок, реакторов и агрегатов, рассчитанных на эксплуатацию с переменным трехфазным напряжением (максимум 10 кВ) промышленной частоты, равной 50 Гц. В качестве примера подобного оборудования служат распределительные комплектные устройства (КРУ), трансформаторные подстанции, пункты энергетического обслуживания (КСО).



   Конструкция выключателя допускает его эксплуатировать в разнообразных атмосферных условиях, с колебаниями температуры -45°С...+55°С, электрическая прочность опорной изоляции находится на уровне 42 кВ.



   ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.



   Заказать ВВНА-10/630-20 УХЛ 2, выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org .

Характеристики

ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение, кВ
10
Наибольшее рабочее напряжение, кВ
12
Номинальный ток, А
630
Номинальный ток электродинамической стойкости, кА
41
Ток термической стойкости в течение одной секунды, кА
20
Механическая износостойкость циклов "включение - произвольная пауза - отключение"
2000
Начальное действующее значение периодической составляющей тока замыкания, кА
20
Наибольший пик тока включения, кА
41
Коммутационная износостойкость циклов
100
Собственное время отключения с, не более
0.15
Номинального тока при cos ф> 0,7
30
Выключения номинального тока при cos ф= 0,3
10
Выключения 5% номинального тока при cos ф> 0,7
20
Электрическая прочность опорной изоляции, кВ
42
Импульсное напряжение, амплитуда полного импульса, кВ
75
