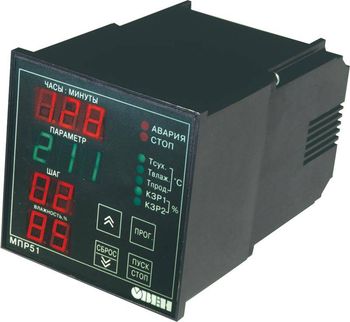

МПР51-Щ4 - регулятор температуры и влажности, программируемый по времени
Описание
МПР51-Щ4 - регулятор температуры и влажности, программируемый по времени описание:
Программный задатчик ОВЕН МПР51-Щ4 предназначен для управления многоступенчатыми температурно-влажностными режимами технологических процессов при производстве мясных и колбасных изделий, в хлебопекарной промышленности, в инкубаторах, термо- и климатокамерах, варочных и сушильных шкафах, при сушке древесины, изготовлении железобетонных конструкций и пр. Прибор выпускается в щитовом корпусе типа Щ4
Стандартные варианты применения прибора ОВЕН МПР51
- измеритель-регулятор температуры и влажности (Тсух, );
- измеритель-регулятор температуры и разности температур (Тсух, Т);
- двухканальный измеритель-регулятор температуры с дополнительным каналом сигнализации (Тсух, Твлаж, Тпрод).
Функциональные возможности прибора ОВЕН МПР51:
Программный задатчик ОВЕН МПР51 позволяет:
- измерять шесть параметров: (температуру камеры («сухого» термометра) Тсух; температуру «влажного» термометра Твлаж; температуру продукта Тпрод, влажность, положения двух задвижек);
- вычислять два дополнительных параметра: разность температур Т = Тсух - Тпрод; влажность психрометрическим методом (по показаниям "сухого" и "влажного" термометров);
- регулировать температуру по двум независимым каналам (не только газовой, но и жидкой, и твердотельной среды);
- задавать программу регулирования с различными уровнями защиты для разных групп специалистов;
- сигнализировать об обрыве или коротком замыкании в линии «прибор – датчик»;
- регистрировать контролируемые параметры на ЭВМ.
В зависимости от выбранной пользователем конфигурации, прибор обеспечивает управление любыми двумя из пяти вышеперечисленных величин.
Код объекта 001-920-000
Характеристики
Характеристики МПР51-Щ4
|
Параметры |
Значения |
|
Номинальное напряжение питания |
90...245 В переменного тока частотой 47...63 Гц |
|
Допустимое отклонение напряжения питания |
-15...+10% |
|
Диапазон измерения при использовании (в скобках указана разрешающая способность) |
|
|
- датчика ТСМ |
-50...+200 °С (0,1°С) |
|
- датчика ТСП |
-50...+750 °С (0,1°С) |
|
- датчика положения задвижки |
0...100% (1%) |
|
Предельно допустимая основная приведенная погрешность измерения входного параметра |
±0,5% |
|
Диапазон измерения температуры при использовании ДТВ |
–40...+ 60 °С (0,1 °С) |
|
Количество входных каналов |
|
|
- температуры |
3 |
|
- положения задвижки |
2 |
|
всего |
5 |
|
Параметры |
Значения |
|
Количество каналов регулирования |
2 |
|
Количество выходных реле |
5 |
|
Количество выходных транзисторных ключей |
8 |
|
Период следования управляющих импульсов на выходе регулятора |
1...120 с |
|
Максимально допустимый ток нагрузки устройств управления |
|
|
электромагнитного реле (при ~220 В или = 30 В) |
4 А |
|
транзисторного ключа (при постоянном напряжении = 50 В) |
200 мА |
|
Параметры |
Значения |
|
Интерфейс связи с ЭВМ (через адаптер сети АС2) |
RS-232 |
|
Длина линии связи прибора с АС2 |
не более 1000 м |
|
Допустимая температура воздуха, окружающего прибор |
+5...+50 оС |
|
Тип и габаритные размеры прибора |
Щ4, 96x96x145 мм |
|
Степень защиты прибора/корпуса со стороны передней панели |
IP54/IP00 |
Комплектация
Комплектация МПР51-Щ4
2. Комплект крепежных элементов Щ
3. Паспорт и руководство по экплуатации
