Семейство TCT
Описание

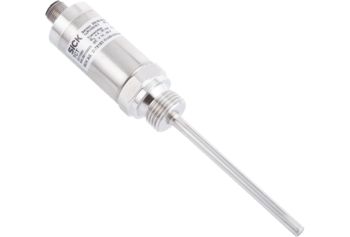

Семейство TCT используется для определения температуры в газовой и жидкой среде и представляет собой универсальный термический резисторный прибор. Корпус датчика отличается компактностью и выполнен из нержавеющей стали. Тем самым обеспечивается устойчивость всей системы к агрессивным проявлениям внешней среды. Компания-производитель поставляет на рынок разнообразные варианты с определенными длинами щупа, разнообразными коннекторами. Поэтому семейство ТСТ можно установить согласно конкретным требованиям заказчика. Кроме того, покупатель имеет возможность приобрести датчики с винтовыми зажимными соединениями или без таковых, а также с разнообразными исполнениями резьбы соединения. Есть возможность поставки модификаций, в комплект которых входит защитная трубка. Элемент PT100 помещен в головку наконечника измерения. Детали и отдельные узлы прибора, которые вступают в контакт с измеряемой средой, изготовлены из нержавеющей стали высокого качества. Также прибор может комплектоваться выходом PT100 либо же интегрированным преобразователем измерения с сигналом выхода в пределах 4-20 мА.
Область применения:
- решение для определения температурного состояния газов, жидкостей в промышленных условиях;
- контроль температурных показателей жидкости охлаждения;
- контроль температуры жидкости гидравлики;
- строительство резервуаров и емкостей;
- станкостроение, машиностроение;
- отопительные системы.
Преимущества:
- надежность функционирования является следствием прочной конструкции и применения материалов высокого качества;
- высокая стабильность, линейность и точность на протяжении длительного периода эксплуатации;
- безопасный, оперативный монтаж;
- простое встраивание в производственный процесс в условиях ограниченного пространства за счет компактных размеров и промышленных стандартных сигналов выхода;
- наиболее оптимальные решения под конкретные задачи обеспечиваются широкими возможностями юстировки.
Краткий обзор:
- несколько вариантов исполнения длины щупа и механических соединений;
- отдельные узлы, а также детали прибора выполнены из высококачественной нержавеющей стали, тем самым обеспечивается устойчивость семейства к коррозионным процессам;
- два измерительных диапазона: -50…+150 градусов и -50…+250 градусов;
- класс корпусной защиты IP65 (6 – полная защита от контакта, поскольку пыль не в состоянии проникнуть вовнутрь устройства; 5 – защита от струй воды, которые направлены на прибор из любой точки);
- точность резистора соответствует классу А.
Код объекта 010-207-2883
Характеристики
Технические характеристики:
Диапазон измерения |
–50 °C +150 °C –50 °C +250 °C |
Точность измерительного элемента | Класс A согласно IEC 60751 |
Точность доп. измерительного преобразователя | ≤ ± 1,0 % интервала |
Выходные сигналы и макс. допустимая нагрузка RA | Pt100, 4-жильный, 4–20 мА, 2-жильный (RA ≤ (L+ – 9 В) / 0,023 A [Ом]) |
Электрическое подключение | Круглый штекерный соединитель M12 x 1, 4-контактный, IP67, Угловой штекер (DIN EN 175301-803 A), 4-контактный, IP65 |
