ТХА-1368М1 - Преобразователи термоэлектрические (ТУ У 3.48-04850451-041-1999)
- В наличии
Описание
Преобразователи термоэлектрические ТХА-1368М1 (ТУ У 3.48-04850451-041-1999) предназначаются, чтобы измерять температуру в газовом потоке на большой скорости в условиях газотурбинного двигателя.
Измеряемые температуры должны находиться для оптимального рабочего процесса при широких температурных показателях 0...+1000 градусов Цельсия. По условному обозначению НСХ изделие имеет обозначение K. У прибора класс допуска 2. Газовый поток может иметь максимальную скорость, не превышающую 300 м/с, защита от пыли с водой степени IP00. Инерция теплового типа имеет несколько различных показателей (зависит от исполнения). Преобразователи имеют виброустойчивость и вибропрочность, ударостойкость и ударопрочность. Элементы чувствительного типа представлены в виде 1 элемента. Также есть вариант модели, где их 2 штуки с двумя концами рабочего типа либо 2 штуки с одним концом рабочего типа. Конец рабочего типа исключительно изолированный. Арматура защитного типа может быть из двух сплавов – сплав вида ХН50МВКТЮР-ИД (сплав ЕП-99), сплав вида ВЖЛ-8. Преобразователи могут весить 200-310 грамм.
Характеристики
| Рабочий диапазон измеряемых температур, °С | от 0 до 1000 |
| Максимальная скорость газового потока, м/с | 300 |
| Условное обозначение НСХ | К |
| Класс допуска | 2 |
| Степень защиты от пыли и воды | IP00 |
| Устойчивость к механическим нагрузкам | виброустойчивые и вибропрочные (к вибрациям от 10 до 2000 Гц с амплитудой ускорения 50 м/с2), ударостойкие и ударопрочные (к многократным ударам с пиковым ускорением 150 м/с2) |
|

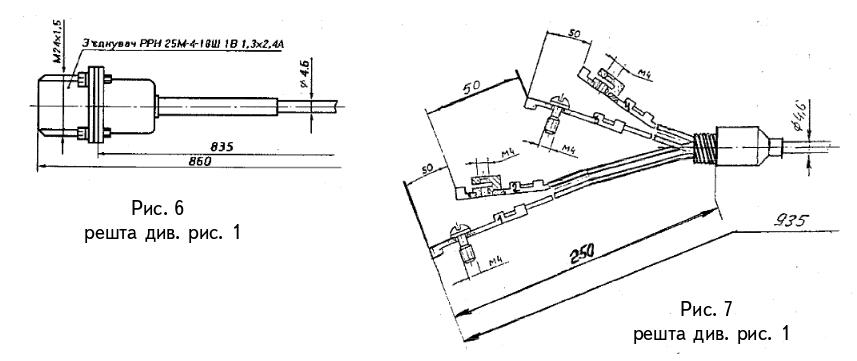

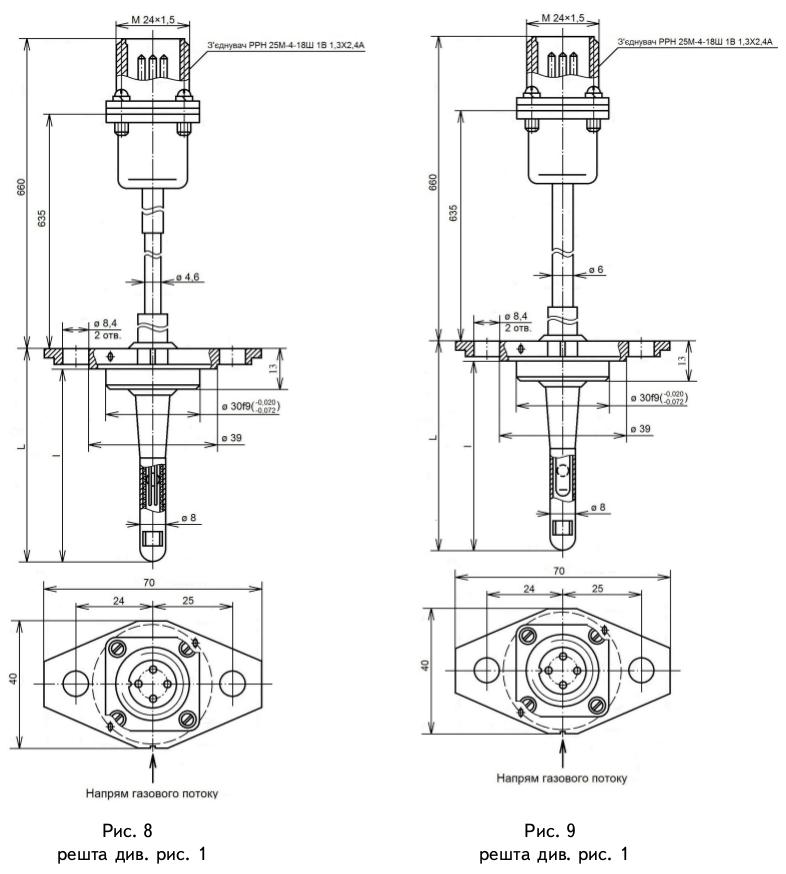

Количество чувствительных элементов: для рис. 1 - 5 для рис. 6, 8, 9 для рис. 7 |
1 2 - с двумя рабочими концами 2 - с одним рабочим концом |
| Конструкция рабочего конца | изолированый |
| Материал защитной арматуры | сплав ХН50МВКТЮР-ИД (сплав ЕП-99), сплав ВЖЛ-8 |
| Масса, кг | от 0,2 до 0,31 |
