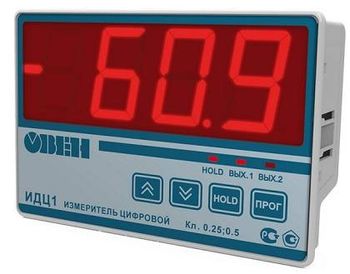

ИДЦ1 - измеритель цифровой одноканальный
Описание
ИДЦ1 - измеритель цифровой одноканальный описание:
Назначение измерителя цифрового ОВЕН ИДЦ1
Измеритель цифровой ИДЦ1 совместно с первичным преобразователем (датчиком) предназначен для измерения различных физических величин. ИДЦ1 имеет два встроенных выходных устройства для выдачи сигнализации.
Отличительные особенности ОВЕН ИДЦ1:
В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее последнего значения в энергозависимой памяти прибора (функция «HOLD»).
Прибор крупный, с контрастными, хорошо видными издалека цифрами, на дисплее имеется индикатор знака.
Функциональные возможности прибора ОВЕН ИДЦ1:
- измерение температуры или других физических величин (давления, влажности, расхода, уровня и т.п.) с помощью датчиков c унифицированным выходным сигналом тока или напряжения;
- формирование сигнализации о выходе (или входе) измеряемого параметра в заданную пользователем зону (П и U – образные логики);
- функция «HOLD». В процессе работы прибор предоставляет пользователю возможность фиксации на дисплее текущего значения измеряемой величины и запоминания ее энергозависимой памяти прибора;
- ИДЦ1 имеет крупный 4-х разрядный цифровой индикатор. Размер цифр 40х20мм;
- масштабирование измеренного значение входного сигнала от 4 до 20 мА;
- ИДЦ1 имеет съемные клеммники обеспечивающие легкость монтажа и демонтажа прибора
Код объекта 001-920-000
Характеристики
Характеристики ИДЦ1
|
Параметр |
Значение |
|
Диапазон напряжения питания постоянного тока, В |
от 10,5 до 30 (номинальное значение 24 В) |
|
Максимальная потребляемая мощность, ВА, не более |
2 |
|
Количество каналов (входов) |
1 |
|
Время опроса входа, с, не более |
1 |
|
Диапазоны входных сигналов: постоянного напряжения, В постоянного тока, мА |
от 0 до1 от 0 до 10 от 0 до 5 от 0 до 20 от 4 до 20 |
|
Входное сопротивление прибора в режиме измерения сигнала от 0 до 10 В, кОм |
99,9 |
|
Входное сопротивление прибора в режиме измерения сигнала от 0 до 20 мА, Ом |
121 |
|
Количество выходных устройств (оптопара транзисторная n-p-n типа) |
2 |
|
Характеристики коммутируемого выходным устройством сигнала: – постоянный ток, мА, не более – напряжение, В, не более |
400 60 |
|
Предел допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры |
не более 0,5 предела допускаемой основной приведенной погрешности |
|
Степень защиты корпуса cо стороны лицевой панели co стороны задней и боковых поверхностей |
IP54 IP20 |
|
Габаритные размеры прибора, мм |
144×96×43 |
|
Масса, кг, не более |
0,5 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
|
Средний срок службы, лет |
10 |
