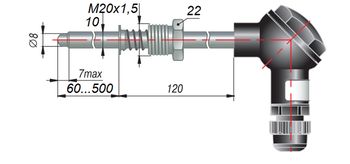

ДТС095.EXIA - термопреобразователь сопротивления
Описание
ДТС095.EXIA - термопреобразователь сопротивления описание:
Карта подбора
Термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
| 0 | Датчики относятся к категории особо взрывобезопасного оборудования |
| Ех | Знак соответствия стандартам взрывозащиты |
| ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
| IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
| Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
| Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
| Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
| Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
| Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Код объекта 001-1031-372
Характеристики
Характеристики ДТС095.EXIA
| Характеристики | ДТСхх5-ЕХ | ДТС125-ЕX | |||||
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | Pt100, Pt500, | 50М, 100М | 50П, 100П | ||
| Pt1000 | Pt100, Pt500, Pt1000 | ||||||
| Диапазон измеряемых температур: | |||||||
| - класс допуска А | –50…+100 °C | –196…+450 °C | –60…+450 °C | –50…+100 °C | –50…+125 °C | ||
| - класс допуска В и С | –50…+150 °C | –196…+500 °C | –60…+500 °C | –50…+125 °C | |||
| Температура окружающей среды | –60…+85 °C | ||||||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | ||||||
| Показатель тепловой инерции | не более 10…30 с | ||||||
| Сопротивление изоляции | не менее 100 МОм | ||||||
| Количество чувствительных элементов | 1 или 2 | ||||||
| Схема внутренних соединений проводников | 2 – двухпроводная | ||||||
| 3 – трехпроводная | |||||||
| 4 – четырехпроводная | |||||||
| Исполнение сенсора относительно корпуса | изолированный | ||||||
| Материал коммутационной головки | пластмассовая, металлическая | ||||||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | ||||||
| Материал защитной арматуры | сталь 12Х18Н10Т | ||||||
| Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | ||||||
| Маркировка взрывозащиты | 0Ex ia IIC T1...T6 Ga | ||||||
| Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ | ||||||
