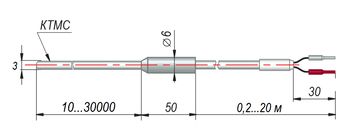

дТП344 - преобразователь термоэлектрический
Временно недоступен к заказу
Описание
дТП344 - преобразователь термоэлектрический описание:
Карта подбора
Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- выдерживают большие рабочие давления (до 150 МПа);
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Код объекта 001-920-000
Характеристики
Характеристики дТП344
| Тип ТП | Класс допуска | Тр, °С | Тн, °С | Материал защитной | Диаметр оболочки, | Давление | Исполнение спая | Кабельный вывод |
| оболочки КТМС | D, мм | |||||||
| ДТПN (НН) | 1 | -40…+1000 | 900 | сплав Nicrobell D | 4,5 | До 6,3 МПа, в зависимости от конструктивного исполнения | Изолированный | Силиконовый |
| -40…+1250 | или неизолированный | («С») | ||||||
| ДТПК (ХА) | 1 | -40…+800 | 600 | сталь AISI 321 | 1,5; 2,0; 3,0 | Силиконовый | ||
| («С») | ||||||||
| -40…+900 | 700 | сталь AISI 310 | 4,5 | Экранированный ННЭ («К») | ||||
| ДТПL (ХК) | 2 | -40…+600 | 450 | сталь 12Х18Н10Т | 3 | Кабель | ||
| СФКЭ-ХК К | ||||||||
| ДТПJ (ЖК) | 1 | -40…+400 | 250 | сталь AISI 316 | 3,0; 4,5 | Экранированный ННЭ («К») | ||
| -40…+600 | 450 | Силиконовый | ||||||
| («С») |
Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):
| Вид рабочего спая | Показатель тепловой инерции термопреобразователя, с | ||||
| d = 1,5 | d=2,0 | d = 3,0 | d = 4,5 | d = 6,0 | |
| Изолированный от оболочки КТМС | 0,4 | 0,5 | 1 | 2 | 4 |
| Неизолированный от оболочки КТМС | 0,15 | 0,25 | 0,5 | 1 | 3 |
Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)
Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):
| Вид рабочего спая | Показатель тепловой инерции термопреобразователя, с | ||
| D = 12 мм, керамический чехол (корунд) | D = 20 мм, керамический чехол ( корунд) | D = 20 мм, металлический чехол | |
| Изолированный от арматуры | 30 | 90 | 50 |
| Неизолированный от арматуры | - | - | 30 |
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
