дТП195 - преобразователь термоэлектрический
Описание
дТП195 - преобразователь термоэлектрический описание:
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава;
- 120 °С – для головок из полиамида.
Датчики с арматурой из стали 10Х23Н18 производятся только с металлической коммутационной головкой.
Код объекта 001-920-000
Характеристики
Характеристики дТП195
|
Конструктивное исполнение |
Модель |
Параметры |
Материал защитной арматуры (диапазон температур) |
Длина монтажной части L, мм |
|
|
ДТПL |
ДТПК |
||||
|
|

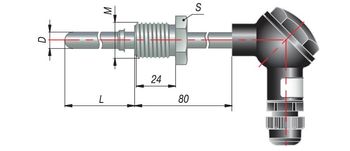

195 |
D=10 мм, M=27х1,5 мм, S=27 мм
|
сталь 12Х18Н10Т (-40...+600°С)
|
сталь 12Х18Н10Т (-40...+800°С)
сталь 10Х23Н18 (-40...+900оС)
|
80, 100, 120, 160,
|
Технические характеристики дТП195
|
Характеристика |
ДТПКХХ5 |
ДТПLХХ5 |
|
Номинальная статическая характеристика (НСХ) |
K(ХА) |
L(ХК) |
|
Рабочий диапазон измеряемых температур: |
-40...+800 °С |
-40...+600 °С |
|
Класс допуска датчика |
2 |
|
|
Условное давление |
0,4...10 МПа |
|
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный; неизолированный |
|
|
Диаметр термоэлектродной проволоки |
0,7 мм; 1,2 мм; 3,2 мм |
|
|
Показатель тепловой инерции, не более: |
||
|
- с изолированным рабочим спаем |
60 с |
|
|
- с неизолированным рабочим спаем |
10 с |
|
|
Количество рабочих термопар в изделии |
1 шт.; 2 шт. |
|
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
|
Материал защитной арматуры |
сталь 12Х18Н10Т (Tmax до 800 °С) |
сталь 12Х18Н10Т |
|
Тип термоэлектрического преобразователя |
Номинальная статическая характеристика (НСХ) |
Диаметр проволоки, мм |
Температура эксплуатации, °С |
Продолжительность эксплуатации, ч |
|
ДТПК(ХА) |
хромель - алюмель |
5,0; 3,2 |
800 |
10000 |
|
1000 |
2000 |
|||
|
1200 |
100 |
|||
|
1,5 |
800 |
10000 |
||
|
1000 |
1000 |
|||
|
1100 |
200 |
|||
|
1,2 |
800 |
10000 |
||
|
1000 |
500 |
|||
|
1100 |
200 |
|||
|
0,7 |
800 |
6000 |
||
|
1000 |
300 |
|||
|
0,5 |
800 |
1000 |
||
|
1000 |
100 |
|||
|
0,3; 0,2 |
600 |
10000 |
||
|
800 |
200 |
|||
|
ДТПL(ХК) |
хромель – копель |
5,0; 3,2; 1,5 |
600 |
10000 |
|
800 |
1000 |
|||
|
1,2; 0,7 |
600 |
10000 |
||
|
800 |
500 |
|||
|
0,5 |
600 |
5000 |
||
|
0,3; 0,2 |
600 |
1000 |
