дТП145 - преобразователь термоэлектрический
Описание
дТП145 - преобразователь термоэлектрический описание:
Карта подбора
Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 1100 °С. Присоединение термопар дТП145 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).
Номинальная статическая характеристика (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
Код объекта 001-920-000
Характеристики
Характеристики дТП145
|
Конструктивное исполнение |
Модель |
Параметры |
Материал защитной арматуры (диапазон температур) |
|
|
Длина монтажной части L, мм |
||||
|
|

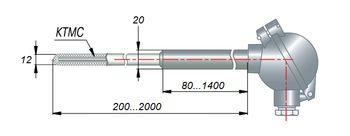

145 |
D=12 мм, D1=20 мм |
ДТПК керамика МКРц (-40...+1100°С) |
250, 320, |
Технические характеристики дТП145
|
Характеристика |
ДТПК145 |
|
|
Номинальная статическая характеристика (НСХ) |
K(ХА) |
|
|
Рабочий диапазон измеряемых температур: |
-40...+1100 °С |
|
|
Класс допуска датчика |
2 |
|
|
Условное давление |
0,4...10 МПа |
|
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный; неизолированный |
|
|
Диаметр термоэлектродной проволоки |
0,7 мм; 1,2 мм; 3,2 мм |
|
|
Показатель тепловой инерции, не более: |
||
|
- с изолированным рабочим спаем |
60 с |
|
|
- с неизолированным рабочим спаем |
10 с |
|
|
Количество рабочих термопар в изделии |
1 шт.; 2 шт. |
|
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
|
Материал защитной арматуры |
керамика МКРц (Tmax до 1100 °С) |
|
|
Тип термоэлектрического преобразователя |
Номинальная статическая характеристика (НСХ) |
Диаметр проволоки, мм |
Температура эксплуатации, °С |
Продолжительность эксплуатации, ч |
|
ДТПК(ХА) |
хромель - алюмель |
5,0; 3,2 |
800 |
10000 |
|
1000 |
2000 |
|||
|
1200 |
100 |
|||
|
1,5 |
800 |
10000 |
||
|
1000 |
1000 |
|||
|
1100 |
200 |
|||
|
1,2 |
800 |
10000 |
||
|
1000 |
500 |
|||
|
1100 |
200 |
|||
|
0,7 |
800 |
6000 |
||
|
1000 |
300 |
|||
|
0,5 |
800 |
1000 |
||
|
1000 |
100 |
|||
|
0,3; 0,2 |
600 |
10000 |
||
|
800 |
200 |
|||
|
ДТПL(ХК) |
хромель – копель |
5,0; 3,2; 1,5 |
600 |
10000 |
|
800 |
1000 |
|||
|
1,2; 0,7 |
600 |
10000 |
||
|
800 |
500 |
|||
|
0,5 |
600 |
5000 |
||
|
0,3; 0,2 |
600 |
1000 |
