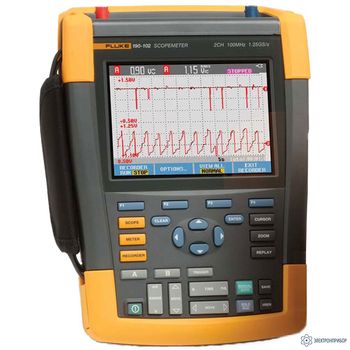

Fluke 190-062 — скопметр цифровой запоминающий без комплекта SCC290


Fluke Industrial

Госреестр

Описание
Описание Fluke 190-062 — скопметра цифрового запоминающего без комплекта SCC290
Fluke 190-062 — скопметр цифровой запоминающий без комплекта SCC290 предназначен для проведения различного рода измерений параметров электрического оборудования, а также исследования (наблюдения, записи, измерения) временных и амплитудных параметров сигнала электрики. Данное оборудование – это первый портативный осциллограф, который отвечает категории безопасности CAT III 1000 V/ CAT IV 600 V.
Новые приборы компании-производителя сочетают в себе беспрецедентные характеристики. Они отличаются прочной конструкцией и мобильностью. Покупатель имеет возможность выбрать требуемую модель, оснащенную одним из трех диапазонов: 200/ 100/ 60 МГц. Каждая из них характеризуется скоростью выборки в пределах 2,5 Гвыб/ секунда и разрешением до 400 пс. Этих параметров вполне хватает для регистрирования шумов, а также прочих сигнальных искажений.
Каждая модель может похвастаться обширной внутренней памятью, способной хранить в себе до 10000 выборок на один канал. Такое технологическое решение позволяет проводить исследование самых мельчайших деталей осциллограмм. Все модели имеют класс корпусной защиты, который соответствует показателю IP-51: прибор устойчив к воздействию пыли, влаги и может эксплуатироваться в широком температурном диапазоне. Ручные осциллографы работают от аккумулятора и предназначены для выполнения профессионалами полевых работ, необходимых для обслуживания технологического оборудования.
Новая серия приборов 190 II является прекрасным симбиозом стандартов безопасности, имеет переносную прочную конструкцию и профессиональные показатели осциллографов настольного типа. Компания-производитель специально разработала данное оборудование для технического персонала, обслуживающего производственные машины. Осциллографы Scope Meter пригодны для эксплуатации в самых сложных технологических условиях, они успешно используются в целях тестирования самых разнообразных классов оборудования: от электронных силовых цепей до микроэлектроники.
Новый осциллограф семейства 190 II представляет собой основной инструмент, который возьмет с собой специалист для ликвидации практически любых неисправностей. В рассматриваемом приборе предусмотрена поддержка режима мультиметра, а также безбумажного регистратора Scope Record, Trend Plot, есть функция управления без применения рук при помощи синхронизации View And Connect, а также множество прочих возможностей.
На данное оборудование компания-изготовитель предоставляет своим покупателям 24-месячную гарантию.
.
Код объекта 001-685-1524
Характеристики
Технические характеристики цифрового запоминающего скопметра FLUKE 190-062:
Параметр | Значение |
Характеристики осциллографа | |
Частотный диапазон | 60 МГц |
Количество каналов | 2 канала |
Скорость выборки реального времени | 625 Мвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 10 нс — 2 мин/дел (модель 190-062, 60 МГц) |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | Курсор: 7 Автоматические: 30 |
Максимальная длина записи | Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение: | 5 000 отсчетов |
Режимы измерений: | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) |
Память | Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Общие данные | |
Размер | 270x190x70 мм |
Масса | 2,2 кг |
Литий-ионный аккумулятор | В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291 |
Комплектация
Комплект поставки Fluke 190-062
№ | Наименование | Количество |
1. | Цифровой запоминающий осциллограф-мультиметр (скопметр) FLUKE 190-062 | 1 |
2. | Наборы пробников VPS410 (один красный, один синий) | 1 |
3. | Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный) | 1 |
4. | Зарядное устройство/адаптер питания BC190 | 1 |
5. | Литий-ионный аккумулятор BP290 2 400 мА∙ч | 1 |
6. | Наручный ремень (прикреплен к прибору) | 1 |
7. | Наручный ремень | 1 |
8. | Руководство пользователя на нескольких языках на компакт-диске | 1 |
9. | Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью) | 1 |
10. | Интерфейсный кабель USB | 1 |
