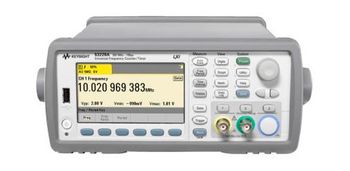

53220A - универсальный частотомер/таймер

Параметры

Значения

Входы

Стандартные каналы (опция 201 добавляет параллельные входы на задней панели)

Канал 1 и канал 2: от 0 до 350 МГц

Импеданс, связь по входу

1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору, вход закрытый или открытый, по выбору

Диапазон уровней на входе

±5 В (±50 В) пределы полной шкалы, ±500 В с пробником 10:1 на входе

Пороговый уровень для входного события

±5 В (±50 В) с шагом 2,5 мВ (25 мВ)

Чувствительность

От 0 до 100 МГц: 20 мВ (ампл.), свыше 100 МГц: 40 мВ (ампл.)

Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA)

Канал 3 (опция)

Диапазон частот

Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц

Диапазон уровней

Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ), Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ)

Чувствительность

6 ГГц (опция 106): -27 дБм (10 мВ СКЗ),
15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм, от 2 до 13 ГГц: -26 дБм, от 13 до 15 ГГц: -21 дБм

Возможности измерений

Разрешение по частоте

12 разрядов/с

Разрешение по временному интервалу

100 пс

Виды измерений

Частота, период, отношение частот, входное напряжение: макс./мин./размах, временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий

Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150)

Не доступно

Характеристики стробирования

Установка стробирования (времени счёта)

По времени, внешний, продвинутый (начало стробирования,
конец стробирования/время установления и удержания или по событиям)

Время стробирования (счёта), (шаг)

От 100 мкс до 1000 с (10 мкс)

Расширенный

Источник: внутренний/внешний/неиспользуемый входной канал
Перепад: положительный/отрицательный, установка задержки
и удержания: по времени или по числу событий (перепадов)
удержание начала и конца стробирования

Характеристики запуска

Источник

Внутренний, внешний по шине, ручной

Счёт запусков и число выборок на запуск

От 1 до 1 000 000

Задержка запуска

От 0 до 3600 с с шагом 1 мкс

Математические функции, память, скоростные характеристики

Скоростные характеристики

Однократные измерения: до 400 отсчётов/с, блочное считывание: до 66500 отсчётов с, макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал)

Математические функции

Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление

Функции статистической обработки

Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана

Графический дисплей

Цифровые данные, тренд, гистограмма линии допуска, маркеры

Память

Энергозависимая память: 1 Мвыб (16 Мбайт), регистрация данных (автоматическое запоминание результатов измерений в памяти), запоминание и вызов установок пользователя, файловая система USB

Общие характеристики

Время установления рабочего режима

45 минут

Дисплей

4,3' (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой

Габаритные размеры, мм

на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина)

Масса, кг (фунт)

3,9 (8,6) с полным комплектом опций, 3,1 (6,9) без опции 300 (батарея)

Пределы рабочей температуры

От 0 до + 55 °С

Параметры сети питания

100-240 В ± 10 %, 50-60 Гц ± 5 %, 100-120 В, 400 Гц ± 10 %

Интерфейсы

LXI-C 1.3 (сокеты LAN, протокол VXI-11), порт устройства USB 2.0 (протокол USB-TMC488, GPIB (опция 400)

Батарея (опция 300)

Внутренняя литий-ионная батарея и зарядное устройство

Принадлежности, входящие в комплект поставки

Документация на компакт-диске, включающая руководство по эксплуатации, руководство по программированию, примеры программирования, библиотека ввода/вывода, сетевой шнур, кабель USB 2.0 длиной 2 м, сертификат калибровки и стандартная гарантия 1 год
