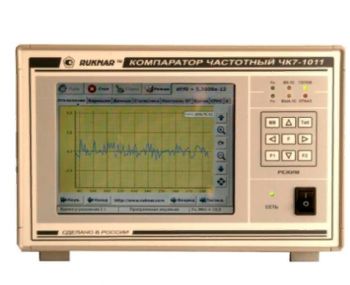

ЧК7-1011 – компаратор частотный
Госреестр
Описание
ЧК7-1011 – компаратор частотный предназначен для проведения следующих измерений:
- относительная разность и нестабильность сигналов частоты;
- формирование стабильных и точных по частоте сигналов синусоидальной формы с частотами 1 МГц, 5 МГц, 10 МГц и сигнала в виде импульса периодом одна секунда.
Принцип работы устройства основан на постоянном сравнении частот входных сигналов с номинальным значением.
Устройство легко применить для разных требований заказчика благодаря модульной конструкции.
В составе всех модификаций компараторов: внутренний источник питания (преобразователь напряжения), устройство управления (микрокомпьютер с собственным программным обеспечением, дисплей), измеритель временных интервалов ИВИ, компаратор частотный.
Стандарты имеют три модификации, состоящие из компонентов:
- высокостабильного рубидиевого стандарта частоты (РСЧ) и приемника спутниковых радионавигационных систем (СРНС);
- высокостабильного РСЧ;
- без высокостабильного РСЧ и приемника СРНС, при этом для применения стандарта требуется использовать внешний РСЧ с высокостабильным сигналом эталонной частоты или водородный стандарт частоты.
Обработку данных производит микрокомпьютер устройства, который обеспечивает статистический анализ результатов временных и частотных измерений. Вывод информации производится на цветном дисплее.
Внутренняя диагностическая система предназначена для определения работоспособности и состояния основных компонентов устройства.
По сигналам систем спутников ГЛОНАСС и GPS устройство корректирует действительное значение частоты. Компаратор формирует свою шкалу времени, которую можно синхронизировать по любой внешней шкале времени, принимаемой устройством СРНС.
Доступ к данным компаратора можно получить через сеть Ethernet. Временные данные, формируемые прибором, передаются пользователю через интерфейс RS-485.
В устройстве реализованы следующие защитные меры программного обеспечения:
- отсутствует возможность обновления и загрузки нового ПО пользователем;
- отсутствует возможность ввода данных измерений, полученных не от прибора;
- данные результатов измерений не могут подвергнуться искажению;
- отсутствует возможность замены или снятия запоминающего устройства без нарушения целостности корпуса и снятия пломб завода-изготовителя.
.
Код объекта 001-426-023
Характеристики
Технические характеристики |
|
| Параметр | Значение |
| Номинальное значение частоты опорного сигнала, МГц |
5; 10 |
|
Номинальное значение частоты исследуемого сигнала, МГц |
1; 2,048; 5; 10; 10,24 |
|
Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах |
± 1 |
|
Напряжение входных сигналов на нагрузке 50 Ом, В, в пределах |
От 0,4 до 1,2 |
| Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах - при выпуске - в интервале между поверками |
|
|
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах |
± 2·10-11 |
|
Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в предела |
± 5·10-12 |
|
Относительная погрешность воспроизведения частоты, отн. ед., не более |
2·10-11 |
|
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более |
1,4·10-11 |
|
Относительное изменение частоты в диапазоне рабочих температур от +5 до + 40 °C, отн. ед., не более |
2·10-10 |
|
Диапазон электронной перестройки частоты выходного сигнала, отн. ед., не менее |
± 1·10-9 |
|
Шаг электронной перестройки частоты выходного сигнала, отн. ед., не мене |
1·10-12 |
|
Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее |
30 |
|
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц |
- 130 |
|
Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах |
± 0,1 |
|
Напряжение питания |
~ 220 В; 50 Гц / + (22 − 30) В |
|
Потребляемая мощностьсть, В·А (Вт), не более |
60 |
|
Размеры, мм |
310 х 255 х 170 |
|
Вес, кг |
7 |
