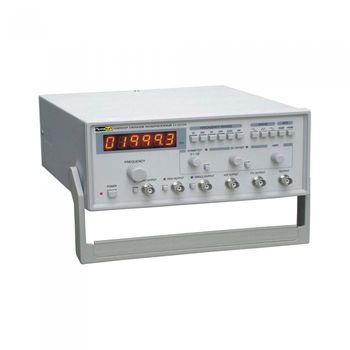

ПрофКиП Г3-131/1М генератор сигналов низкочастотный
Код товара:
004901-000186-013850
Производитель:
ПрофКиП - Россия
ПрофКиП - Россия
Госреестр:
Госреестр
Госреестр
Доставка по России
Описание
Описание генератора сигналов низкочастотного ПрофКиП Г3-131/1М
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-131/1М
▪ Различные формы сигнала: синус, треугольник, квадрат и т.д.
▪ Отдельный TTL, 50 Гц синус и сигнальный выход
▪ Сдвиг по постоянному току, плавная регулировка симметрии
▪ Вход управления частотой напряжением (VCF)
▪ Встроенный 6-разрядный частотомер
▪ Экономичный, бюджетный
Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-131/1М
| Параметры | Значения |
| Основной выход | |
| Диапазон частот | 0.2 Гц … 2 МГц |
| Форма сигналов | синус, меандр, треугольник, пилообразный, импульсный и т.д. |
| Выходное сопротивление | 50 Ом ±10% |
| Амплитуда выходного сигнала |
≥ 20 Впик-пик (с нагрузкой 1 МОм)
≥ 10 Впик-пик (с нагрузкой 50 Ом)
|
| Ослабление выходного сигнала | 0 дБ /20 дБ /40 дБ /60 дБ |
| Сдвиг по постоянному току |
0 В … ±10 В (с нагрузкой 1МОм)
0 В … ±5 В (с нагрузкой 50 Ом)
|
| Симметрия | 10% … 90% |
| Синусоидальный сигнал | |
| Коэффициент искажения | 20 Гц … 20 кГц ≤ 1% |
| Частотный отклик | 2 Гц … 2 МГц ≤ ±1 дБ |
| Прямоугольный сигнал | |
| Время нарастания и спада | ≤ 30 нс |
|
TTL выход
|
|
| Время нарастания и спада | ≤ 50 нс |
| Нижний уровень | ≤ 0.4 В |
| Верхний уровень | ≥ 3.5 В |
| Импеданс | 100 Ом |
| Вход управления частотой напряжением (VCF) | |
| Входное напряжение | -5 В … 0 В |
| Полное входное сопротивление | 10 кОм ±10% |
| Выход 50 Гц | |
| 2 Впик-пик, синхронизация сетью электропитания | |
| Частотомер | |
| Частотный диапазон | 1 Гц … 15 МГц |
| Разрешение | 0.1 Гц /1 Гц |
| Полное входное сопротивление | 10 кОм ±10% |
| Чувствительность | 200 мВ |
| Точность | ≤ 0.1% ±1 знач. |
| Максимально допустимое входное напряжение | 50 Впик-пик |
Общие данные генератора сигналов низкочастотного ПрофКиП Г3-131/1М
▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 250х105х280 мм
▪ Вес: 2.5 кг
Код объекта 001-408-1901
