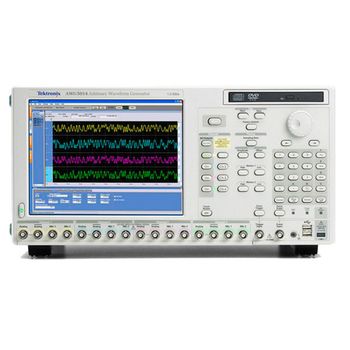

AWG5014B - генератор сигналов произвольной формы

AWG5014B – генератор сигналов произвольной формы предназначается для генерирования сложных сигналов, которые используются разработчиками при проведении тестирования с целью проверок параметров и отладки электронных устройств. Генератор обеспечивает улучшенные параметры динамического диапазона и целостности сигнала, оптимальную частотную дискретизацию, вертикальность разрешения, точную форму генерируемых сигналов и большой объем сигнальной памяти.

Конструкция генератора предусматривает наличие выходных каналов и 14-разрядного цифроаналогового преобразователя с высоким уровнем частоты дискретизации. Генератор может синхронизировать большое количество выходов маркеров цифрового типа. Кроме того, данная модель генератора обладает большим числом каналов, предназначенных для вывода информации в цифровом виде.

Перечисленные особенности обеспечивают простое и эффективное решение измерительных задач в области исследования беспроводных коммуникаций, при разработке цифровых приборов бытового назначения, например, устройств формирования изображений, конвертеров данных и компонентов полупроводникового типа. Для генератора сигналов характерна открытость архитектуры с интерфейсом на основе операционной системы Windows XP, что упрощает управление, подключение к периферийному оборудованию и взаимодействие с программным обеспечением иных производителей. Таким образом, имеется возможность импорта векторного описания сигналов из других видов программного обеспечения, например MathCAD, MATLAB, Excel и т.д.

Конструкция генератора позволяет получать идеальные сигналы и сигналы с любыми разновидностями искажений. Кроме того, для данного устройства характерны улучшенные параметры воспроизведения сигналов, которые записаны в памяти прибора. Генератор работает с современными цифровыми РЧ-технологиями.

Основные технические параметры генератора сигналов AWG5014B:

•  наличие 4-х выходных каналов;
•   8 маркерных выходов;
•  величина частоты дискретизации – 1,2 Гвыб./с;
•   длина формы сигналов на каждый из каналов – 16 МБ (в качестве опции доступна длина памяти 32 МБ);
•  величина максимального сигнала на выходе – 4,5 В пик-пик;
• величина аналоговой полосы выходных сигналов – 370 МГц.

 .

Код объекта 013-228-819
