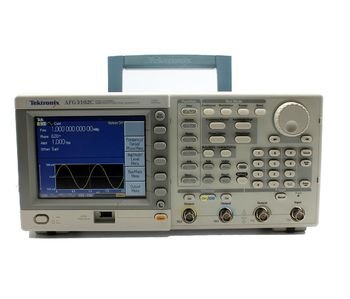

AFG3102C - Универсальный генератор сигналов
Описание
AFG3102C – универсальный генератор сигналов является многофункциональным устройством, используемым с целью тестирования и проектирования электронных устройств, а также с целью имитации работы датчиков и функционального тестирования. Кроме того, данная модель прибора широко используется с обучающей целью, как для студентов, так и для персонала.
Генератор отличается повышенным уровнем производительности, гибкости и интуитивно понятным управлением, возможностью генерирования сигналов, имеющих произвольную форму, и импульсных сигналов. Прибор обеспечивает выработку 12-ти стандартных сигналов, при этом сигналы, имеющие произвольную форму, могут обладать длиной до 128000 точек с высоким уровнем частоты дискретизации.
Также имеется возможность независимой установки продолжительности переднего и заднего фронтов для сигналов импульсного типа. Кроме того, конструкция прибора обеспечивает возможность подачи внешних сигналов и сложения их с выходными сигналами. Данная двухканальная модель может осуществлять генерирование полностью идентичных либо различных сигналов по каждому из каналов. Прибор оснащается опорным генератором, отличающимся высоким уровнем стабильности и имеющим дрейф всего ±1х10-6 в течение года.
Отличительные характеристики генератора сигналов AFG3102C:
· 2-канальное исполнение;
· пределы частотного диапазона для синуса – от 1 мГц до 100 МГц, для меандра – от 1 мГц до 50 МГц, для произвольной формы сигнала – от 1 мГц до 50 МГц;
· величина выходного сигнала – от 20 мВ до 10 В;
· частота дискретизации достигает 1 ГГц;
· наличие встроенной памяти объемом до 128 кБ;
· наличие выхода ТТЛ с возможностью введения задержки;
· наличие цифроаналогового преобразователя на 14 бит;
· параметры амплитуды генерируемых сигналов при нагрузке 50 Ом – 20 В пик-пик;
· размеры прибора (ВхШхГ) – 156,3х329,6х168,0 мм, при весе 4,5 кг.
Для контроля функционирования прибора предусмотрено наличие цветного жидкокристаллического дисплея, имеющего диагональ 5,6 дюймов. Настройки выполняются очень быстро и просто за счет наличия многоязычного интуитивно понятного интерфейса. Имеется возможность генерирования импульсов, имеющих регулируемую длительность фронта.
Конструкция прибора предусматривает возможность использования различных видов модуляции, которые представлены АМ, ЧМ, ФМ и т.д. Для подключения к персональному компьютеру на передней панели устройства расположен разъем USB. Также прибор комплектуется специализированным программным обеспечением.
.
Код объекта 013-228-894
Характеристики
Технические характеристики AFG3102C
Параметр |
Значение |
Число каналов |
2 |
Сигналы |
Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, Sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжение, шум |
Синусоидальный сигнал |
от 1 мкГц до 100 МГц |
Синусоидальный сигнал в пакетном режиме |
от 1 мкГц до 50 МГц |
Эффективная максимальная выходная частота |
100 МГц |
Неравномерность АЧХ(1 Впик-пик) |
±0,15 дБ (<5 МГц) |
±0,3 дБ (от 5 до 25 МГц) |
|
±0,5 дБ (от 25 до 100 МГц) |
|
Нелинейные искажения (1 Впик-пик) |
<-60 дБн (от 10 Гц до 1 МГц) |
< -50 дБн (от 1 до 5 МГц) |
|
< -37 дБн (от 5 до 25 МГц) |
|
Коэффициент нелинейных искажений |
<0,2 % (10 Гц – 20 кГц, 1 Впик-пик) |
Паразитные составляющие (1 Впик-пик) |
<-60 дБн (от 10 Гц до 1 МГц) |
<-50 дБн (1 до 25 МГц) |
|
<-50 дБн + 6 дБн/октава (от 25 до 100 МГц) |
|
Фазовый шум (типовое значение) |
<-110 дБн/Гц на частоте 20 МГц при отстройке 10 кГц, 1 Впик-пик |
Остаточный шум тактовой частоты |
-57 дБм |
Прямоугольный сигнал |
от 1 мкГц до 50 МГц |
Время нарастания/спада |
<5 нс |
Джиттер (ср.кв.) (типовое значение) |
200 пс |
Пилообразный сигнал |
от 1 мкГц до 1 МГц |
Нелинейность (типовое значение) |
≤0,15 % от пикового значения |
Симметрия |
от 0 до 100,0 % |
Импульсный сигнал |
от 1 мГц до 50 МГц |
Длительность импульса |
от 8,00 нс до 999,99 с |
Разрешение |
10 пс или 5 разрядов |
Скважность |
от 0,001 % до 99,999 % (действует ограничение по длительности импульса) |
Длительность фронта |
от 5 нс до 625 с |
Задержка переднего фронта |
|
Разрешение |
10 пс или 4 разряда |
Диапазон |
(непрерывный режим): от 0 пс до периода |
(пакетный режим с запуском или со стробированием): от 0 пс до периода – [длительность импульса + 0,8 *(длительность фронта + длительность спада)] |
|
Разрешение |
10 пс или 8 разрядов |
Выброс (типовое значение) |
<5 % |
Джиттер (ср.кв.) (типовое значение) |
200 пс |
Другие сигналы |
от 1 мкГц до 1 МГц |
Полоса шума (-3 дБ) |
100 МГц |
Тип шума |
Белый гауссовский |
Добавление внутреннего шума |
При включении амплитуда выходного сигнала снижается на 50 % |
|
Уровень |
От 0 до 50 % от выбранной амплитуды сигнала (Впик-пик) |
Разрешение |
1 % |
Постоянное напряжение (на нагрузке 50 Ом) |
-от 5 до 5 В |
Комплектация
Комплект поставки AFG3102C
| № | Наименование | Количество |
| 1. | Компакт-диск с руководством по программированию | 1 |
| 2. | Драйверы LabVIEW и IVI | 1 |
| 3. | Кабель USB | 1 |
| 4. | Кабель питания | 1 |
| 5. | Компакт-диск с программным обеспечением ArbExpress® | 1 |
| 6. | Отслеживаемый сертификат калибровки NIM/NIST | 1 |
| 7. | Руководство по сервисному обслуживанию | 1 |
| 8. | Универсальный генератор сигналов AFG3102C | 1 |
