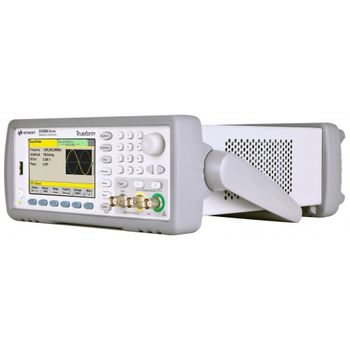

33522B - генератор сигналов специальной формы
Keysight Technologies
Госреестр
Описание
33522B - генератор сигналов специальной формы описание:
Генератор сигналов стандартной и произвольной формы 33522B с диапазоном частот до 30 МГц. Количество каналов - 2. Прибор имеет малый уровень гармонических искажений и низкий уровень джиттера.
Возможности генератора 33522B
Для тестирования электронных устройств необходим источник, который способен генерировать чистые сигналы с высокой стабильностью по частоте и малым коэффициентом искажений.
Эксклюзивная технология Trueform компании Keysight гарантирует формирование сигналов с лучшими в своем классе показателями точности воспроизведения, намного превосходящими характеристики приборов, построенных на основе технологии прямого цифрового синтеза (DDS).
В генераторах сигналов стандартной и произвольной формы серии Trueform используется технология по-точечного формирования сигналов произвольной формы, которая позволяют генерировать сигналы любой формы и любой длины. Технология сглаживания гарантирует, что сигналы будут воспроизводиться с исключительной точностью вне зависимости от выбранной частоты. Воспроизведение сигналов в том виде, как они определены, с точно заданной частотой дискретизации и без пропусков кратковременных аномалий, критически важно для надежного тестирования устройств.
Комплектация
Характеристики 33522B
| Основные параметры измерения | |
| Количество каналов | 2 |
| Частотный диапазон | 30 МГц |
| Формы сигнала | |
| Для всех моделей | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, псевдослучайная двоичная последовательность |
| Сигналы произвольной формы | |
| Глубина памяти | 1 Мточек (до 16 Мточек опционально) |
| Режимы работы | Непрерывный, модуляция, частотное свипирование, всплески, строб-импульс |
| Виды модуляции | АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая) |
| Синусоидальный сигнал | |
| Диапазон | 1 мкГц - 30 МГц |
| Разрешение | 1 мкГц |
| Прямоугольный и импульсный сигналы | |
| Диапазон | 1 мкГц - 30 МГц |
| Разрешение | 1 мкГц |
| Минимальная длительность импульса | 16 нс |
| Разрешение | 100 пс |
| Треугольный и пилообразный сигналы | |
| Диапазон | 1 мкГц - 200 кГц |
| Разрешение | 1 мкГц |
| Шумовой сигнал | |
| Диапазон | 1 мГц - 30 МГц |
| Псевдослучайная двоичная последовательность | |
| Разрешение | 1 мБит/с – 50 Мбит/с |
| Длина последовательности | 2m-1, где m =' 7, '9, 11, 15, 20, 23 |
| Сигнал произвольной формы | |
| Длина записи сигнала | 8 точек - 1 Мточек (до 16 Мточек опционально) |
| Частота дискретизации | 1 мкВыб/с - 250 МВыб/с |
| Разрешение по амплитуде | 16 бит |
| Последовательности сигналов произвольной формы | |
| Длина сегмента | 8 точек - 1 Мточек (до 16 Мточек опционально) |
| Длина последовательности | 1 - 512 сегментов |
| Количество повторений сегментов | 1- 1х106или бесконечное |
| Выходной импеданс | 50 Ом |
| Выходное напряжение | |
| На нагрузке 50 Ом | 1 мВ - 10 В |
| На разомкнутой цепи | 2 мВ - 20 В |
| Разрешение | 4 разряда |
| Единицы | Впп, Вскз, дБм |
| Погрешность | 1% ± 1 мВ |
| Точность установки частоты | |
| Стандартно | ± 2 ppm ± 15 пГц |
| С опцией 010 | ± 0,1 ppm ± 15 пГц |
| Свипирование | |
| Виды | Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем) |
| Направление | Вверх и вниз |
| Работа в 2-канальном режиме | |
| Режимы работы | Независимые каналы, комбинирование параметров каналов, сложение, вычитание или равенство каналов |
| Комбинирование каналов | Нет, частота, амплитуда, смещение по постоянному сигналу |
| Отношение фаз | 0° - 360° |
| Общие данные | |
| Дисплей | 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка |
| Интерфейсы | USB2.0, LAN, cоответствие классу С стандарта LXI |
| Габаритные размеры | 261,1 мм x 103,8 мм x 303,2 мм |
| Вес | 3,3 кг |
