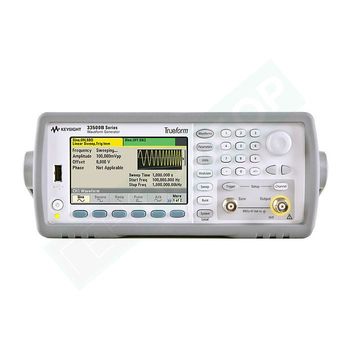

33521B - генератор сигналов специальной формы
По запросу
Код товара:
004901-000186-026357
Производитель:
Keysight Technologies
Keysight Technologies
Госреестр:
Госреестр
Госреестр
Доставка по России
Описание
33521B - генератор сигналов специальной формы описание:
Генератор сигналов стандартной и произвольной формы 33521B с диапазоном частот до 30 МГц. Количество каналов - 1. Прибор имеет малый уровень гармонических искажений и низкий уровень джиттера.
Возможности генератора 33521B
Для тестирования электронных устройств необходим источник, который способен генерировать чистые сигналы с высокой стабильностью по частоте и малым коэффициентом искажений.
Эксклюзивная технология Trueform компании Keysight гарантирует формирование сигналов с лучшими в своем классе показателями точности воспроизведения, намного превосходящими характеристики приборов, построенных на основе технологии прямого цифрового синтеза (DDS).
В генераторах сигналов стандартной и произвольной формы серии Trueform используется технология по-точечного формирования сигналов произвольной формы, которая позволяют генерировать сигналы любой формы и любой длины. Технология сглаживания гарантирует, что сигналы будут воспроизводиться с исключительной точностью вне зависимости от выбранной частоты. Воспроизведение сигналов в том виде, как они определены, с точно заданной частотой дискретизации и без пропусков кратковременных аномалий, критически важно для надежного тестирования устройств.Комплектация
Характеристики 33521B
- Количество каналов 1
- Частотный диапазон 30 МГц
- Формы сигнала
- Для всех моделей Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, псевдослучайная двоичная последовательность
- Сигналы произвольной формы
- Глубина памяти 1 Мточек (до 16 Мточек опционально)
- Режимы работы Непрерывный, модуляция, частотное свипирование, всплески, строб-импульс
- Виды модуляции АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая)
- Синусоидальный сигнал
- Прямоугольный и импульсный сигналы
- Диапазон 1 мкГц - 30 МГц
- Разрешение 1 мкГц
- Минимальная длительность импульса 16 нс
- Разрешение 100 пс
- Треугольный и пилообразный сигналы
- Диапазон 1 мкГц - 200 кГц
- Разрешение 1 мкГц
- Шумовой сигнал
- Диапазон 1 мГц - 30 МГц
- Псевдослучайная двоичная последовательность
- Разрешение 1 мБит/с – 50 Мбит/с
- Длина последовательности 2m-1, где m =' 7, '9, 11, 15, 20, 23
- Сигнал произвольной формы
- Длина записи сигнала 8 точек - 1 Мточек (до 16 Мточек опционально)
- Частота дискретизации 1 мкВыб/с - 250 МВыб/с
- Разрешение по амплитуде 16 бит
- Последовательности сигналов произвольной формы
- Длина сегмента 8 точек - 1 Мточек (до 16 Мточек опционально)
- Длина последовательности 1 - 512 сегментов
- Количество повторений сегментов 1- 1х106 или бесконечное
- Выходной импеданс 50 Ом
- Выходное напряжение
- На нагрузке 50 Ом 1 мВ - 10 В
- На разомкнутой цепи 2 мВ - 20 В
- Разрешение 4 разряда
- Единицы Впп, Вскз, дБм
- Погрешность 1% ± 1 мВ
- Точность установки частоты
- Стандартно ± 2 ppm ± 15 пГц
- С опцией 010 ± 0,1 ppm ± 15 пГц
- Свипирование
- Виды Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем)
- Направление Вверх и вниз
- Работа в 2-канальном режиме
- Режимы работы Независимые каналы, комбинирование параметров каналов, сложение, вычитание или равенство каналов
- Комбинирование каналов Нет, частота, амплитуда, смещение по постоянному сигналу
- Отношение фаз 0° - 360°
- Общие данные
- Дисплей 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка
- Интерфейсы USB2.0, LAN, cоответствие классу С стандарта LXI
- Габаритные размеры 261,1 мм x 103,8 мм x 303,2 мм
- Вес 3,3 кг
- Диапазон 1 мкГц - 30 МГц Разрешение 1 мкГц
