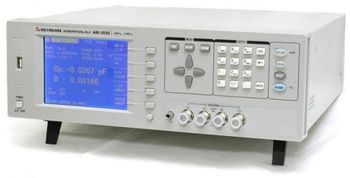

АМ-3026

АМ-3026
По запросу
Код товара: 001-1128-1983
Производитель:
Актаком
Госреестр:
Гарантия:
14 месяцев
Доставка по России

Описание

Описание АМ-3026 измерителя RLC

АМ-3026 измеритель RLC представляет собой высокочастотное устройство, обеспечивающее поддержку стандарта LXI, которое служит для измерения параметров пассивных компонентов. Данные компоненты представляют собой такие элементы, как конденсаторы, катушки индуктивности, сердечники магнитного типа, резисторы, модули микросхем, компоненты сетей. Кроме того, при помощи АМ-3026 можно тестировать функциональное состояние полупроводников, в частности, диодов параметрического типа, анализировать паразитарные параметры транзисторов.

Также данная модель измерителя используется для тестирования диэлектриков, позволяя при этом определять диэлектрическую проницаемость, коэффициент рассеивания и т.д. При помощи АМ-3026 предоставляется возможность оценивать состояние материалов с магнитными свойствами в виде магнитной проводимости и уровня потерь в ферросплавах, определять величину сопротивления в печатных платах и в таких устройствах, как реле, выключатели, кабели и аккумуляторы. Данная модель измерителя функционирует с использованием тестовой частоты в пределах от 20 Гц до 5 МГц с уровнем разрешающей способности 10 мГц. Используемое при тестировании напряжение находится в диапазоне от 10 мВ до 5 В с уровнем разрешающей способности 1 мВ. Прибор отличается высоким уровнем точности измерений и имеет базовую погрешность 0,1%.

Имеется возможность использования различной скорости проведения замеров, которая может составлять 5, 25, 100, 200 измерений в течение одной секунды. Отличительной чертой измерителя является возможность выполнения им функции компаратора аналоговых сигналов с 11 ячейками, 10 из которых предназначены для параметров и одна – для счетчика. Имеется возможность выполнения относительных измерений и функции графического анализа. Также предусмотрено использование последовательной и параллельной эквивалентных схем.

Наличие встроенной памяти позволяет сохранять до 20 настроек профиля измерений. Все конструктивные элементы прибора заключены внутри корпуса, который имеет оригинальный дизайн и изготовлен из материалов высокого качества. На передней панели корпуса расположены органы управления кнопочного типа и жидкокристаллический дисплей с уровнем разрешающей способности в пределах 320х240 точек. Для связи с иными устройствами, включая персональный компьютер, предусмотрены различные виды интерфейсов, которые представлены USB Device, USB Host, LAN (с поддержкой LXI), RS-232C, Handler. В качестве отдельного опционального предложения прибор может иметь интерфейс GPIB. При необходимости использования ПК на последнем должна быть установлена операционная система версии не ниже Windows XP.

 .

Характеристики

Технические характеристики

Измерение параметров компонентов (22 пары величин)

Активное, реактивное, полное

и сопротивление постоянному току

0,0001 Ом…99,999 МОм
Ёмкость 0,0001 пФ…9,9999 Ф
Индуктивность 0,0001 мкГн…9,9999 кГн

Действительная, мнимая и полная комплексная

проводимсоть

0,0001 нСм…99,999 См
Тангенс угла диэлектрических потерь 0,0001…9,9999
Добротность 0,0001…99999
Угол сдвига фаз -179,99°…179,99°
Общие данные
Частота тестового сигнала От 20 Гц до 5 МГц с шагом 10 мГц
Базовая погрешность 0,1 %
Эквивалентная схема Последовательная / параллельная
Относительные измерения Да
Функция графического анализа Да
Скорость измерения До 200 измерений в секунду!
4 значения выходного сопротивления 10,30,50,100 Ом
Источник постоянного смещения

5...+5 В с разреш. 1 мВ;

-100 мА...+100 мА с разреш. 10 мкА

Компаратор

11 ячеек (10 для значёний и

1 для счётчика)

Память 20 профилей
Интерфейсы USB Device;
USB Host;
LAN (LXI class C);
RS-232C;
HANDLER (сортировщик);
GPIB (опция);
Дисплей ЖК, 320х240
Размеры в упаковке 480х270х510 мм
Масса в упаковке 7 кг

Комплектация

Стандартный комплект поставки:

  • Прибор
  • 4-проводные щупы Кельвина
  • 4-проводный тестовый зажим с двумя парами дополнительных сменных контактных пружин
  • Калибровочная пластина АСА-3010
  • Сетевой кабель
  • Кабель USB
  • Предохранитель
  • Руководство по эксплуатации
