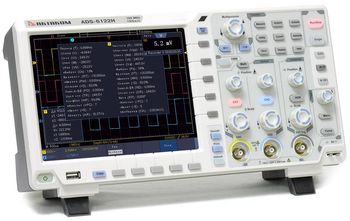

ADS-6142H

Описание ADS-6142H - Осциллографа цифрового (14 бит)

ADS-6142H - Осциллограф цифровой (14 бит) эксплуатируется для выполнения широкого спектра исследований временных и амплитудных параметров сигнала электричества. Исследования включают в себя наблюдение, запись и измерения. Электрический сигнал поступает на вход осциллографа. Пользователь может наблюдать за его состоянием на мониторе прибора или записывать на фотографическую ленту. Для изготовления указанного оборудования компания-производитель использует исключительно материалы, детали и комплектующие высокого качества. Перед подачей в производство они проходят строгий входной контроль. Такой подход гарантирует высокие потребительские качества продукта. Бесспорным преимуществом рассматриваемого изделия является его демократичная цена. Симбиоз ценовой доступности и потребительской ценности – залог лидирующих позиций прибора на рынке электроизмерительного оборудования.

Технические параметры:

• компания-поставщик оснастила данную модификацию 2-мя каналами, через которые электрический сигнал может поступать в осциллограф, а также возможность внешнего запуска;
• компания-производитель предусмотрела несколько режимов запуска: по окну, по фронту, по интенсивности нарастания, по импульсу, по ранту, по временному истечению, по видеосигналу, по логическому шаблону;
• пользователь может провести необходимые исследования сигнала электричества лишь в том случае, если его частота находится в пределах интервала 0-100 МГц для 8 и 12 бит, 0-25 МГц для 14 бит;
• безусловное преимущество рассматриваемой модели заключается в большой длине записи – 40000 точек;
• для вертикальной системы предусмотрено вертикальное отклонение в пределах 1 мВ/дел – 10мВ/дел;
• чтобы сигнал вышел на пиковый уровень, ему понадобится 3,5 нс (время нарастания, типичный характер);
• аналого-цифровой преобразователь характеризуется разрешением 14, 8 и 12 бит;
• для хранения внутри устройства информации о 100 осциллограммах используется внутренняя память;
• дополнительное конкурентное преимущество модификации – относительно невысокий уровень коэффициента усиления. Данный показатель остается в рамках интервала значений от -3 до +3%;
• информация о временных и амплитудных параметрах электрического сигнала доступна пользователю на цветном мониторе. Он характеризуется вертикальным и горизонтальным разрешением на уровне 1024х768 точек, функционирует на базе жидкокристаллических технологий и имеет сенсорное управление. Цветовая передача – 65536 цветов;
• компания-производитель предусмотрела несколько режимов функционирования рассматриваемого оборудования: усреднение, детектор, пиковый и обычный режим;
• чтобы активировать цифровой осциллограф, пользователю необходимо подключить его к источнику снабжения электрической энергией переменного вольтажа 220 Вольт с частотой тока 50 Гц;
• при необходимости оператор может подключить к цифровому осциллографу персональную электронную вычислительную машину.

Код объекта 001-258-2142

Стандартная комплектация:

• Осциллограф цифровой
• Осциллографические щупы с переключателем 1X/10X – 2 шт.
• Сетевой кабель
• USB кабель для подключения к ПК
• Руководство по эксплуатации (краткая инструкция)
• Комплект для подстройки пробников
• Измерительные щупы для мультиметра - 2 шт (только для моделей с заказанной опцией ADS-6000DMM)
• Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)
• Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG2)
