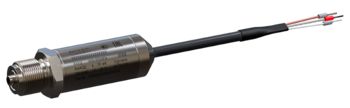

ПД100И модель 1х7 - датчик c повышенной влагозащитой IP68
Описание
ПД100И модель 1х7 - датчик c повышенной влагозащитой IP68 описание:
Датчики ОВЕН ПД100И модели 1х7 представляют собой преобразователи давления с резьбовым присоединением к процессу и электроподключением с помощью гидрометрического кабеля. Данная модель имеет максимальную степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр.
Преобразователи данной модели применяются в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением и на трубопроводах в затапливаемых колодцах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара применяются клеммные коробки ОВЕН КК-01, КК-02.
Основные характеристики ПД100И модель 1х7
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – ряд значений от 10 кПа до 4,0 МПа.
- Перегрузочная способность не менее 200 % ВПИ.
- Основная приведенная погрешность – 0,25; 0,5; 1,5 % ВПИ.
- Степень пылевлагозащиты защиты конструкции датчика – IP68.
Код объекта 001-920-000
Характеристики
Характеристики ПД100И модель 1х7
|
Наименование |
Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25; 0,5; 1,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
Корпус: -40…+100 °С, кабель: -5…+80 °С |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Максимальная потребляемая мощность |
не более 0,9 Вт |
|
Защита от подачи напряжения питания обратной полярности |
есть |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс А по ГОСТ 30804.6.2-2013 |
|
Степень защиты корпуса |
IP68 |
|
Диапазон рабочих температур окружающего воздуха |
–20…+80 °С |
|
Атмосферное давление рабочее |
66...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 500 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес датчика без упаковки / в упаковке / вес кабеля |
0,2 кг / 0,3 кг / 0,8 кг на 10 м |
|
Штуцер для подключения к процессу |
M20×1,5 манометрической формы G1/2 манометрической формы G1/4 G1/2 торцевая мембрана М24х1,5 торцевая мембрана |
|
Тип электрического соединения |
кабель гидрометрический (неразъёмно) |
|
Габаритный размер (без кабеля), не более |
92×27 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Комплектация
Комплектация ПД100И модель 1х7
- Преобразователь давления ПД100И
- Паспорт и гарантийный талон
- Краткое руководство по эксплуатации
