ПД100И модель 121 - датчик давления с торцевой мембраной
Описание
ПД100И модель 121 - датчик давления с торцевой мембраной описание:
Датчики давления ПД100И модели 121 предназначены для непрерывного преобразования избыточного, вакуумметрического, избыточно-вакуумметрического давления и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.

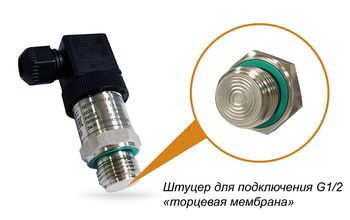

Датчики давления ПД100И модели 121 представляют собой преобразователи давления с торцевой мембраной из нержавеющей стали AISI316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор.
Датчики ПД100И модели 121 применяются для измерения уровня в открытых емкостях и измерения давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки и т.п.
Основные характеристики
- Измеряемые давления:
- избыточное (ДИ);
- вакуумметрическое (ДВ);
- избыточно-вакуумметрическое (ДИВ).
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
- Перегрузочная способность – не менее 200 % ВПИ.
- Степень защиты корпуса и электроразъема преобразователя – IP65.
- Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Код объекта 001-920-000
Характеристики
Характеристики ПД100И модель 121
|
Наименование |
Значение |
|
Выходной сигнал постоянного тока |
4...20 мА, 2-проводная схема |
|
Основная приведенная погрешность |
0,25; 0,5; 1,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
–40…+100 °С |
|
Напряжение питания |
12…36 В постоянного тока |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность |
не более 0,8 Вт |
|
Устойчивость к механическим |
группа исполнения V3 |
|
воздействиям |
по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Диапазон рабочих температур окружающего воздуха |
–40…+80 °С |
|
Атмосферное давление рабочее |
66...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 500 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
4 / 5 лет |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес без упаковки / в упаковке |
0,2 кг / 0,3 кг |
|
Штуцер для подключения |
G1/2 «торцевая мембрана» |
|
Тип электрического соединителя |
EN175301-803 форма А |
|

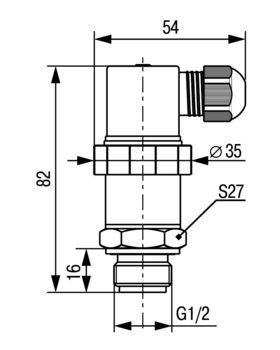

Габаритный размер (по высоте) |
не более 82 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Комплектация
Комплектация ПД100И модель 121
- Преобразователь давления ПД100 (1 шт.)
- Краткая инструкция (1 экз.)
- Паспорт и Гарантийный талон (1 экз.)
- Прокладка уплотнительная (2 шт.)
- Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом (1 экз.)
