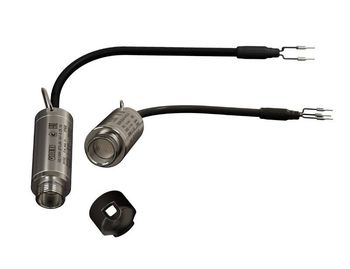

ПД100И-ДГ-167 - датчик гидростатического давления (столба жидкости)
Описание
ПД100И-ДГ-167 - датчик гидростатического давления (столба жидкости) описание:
Датчики ОВЕН ПД100И модели 167 представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.
То есть, данный прибор преобразует высоту столба жидкости в значение тока 4-20 мА и далее прибор будь то ТРМ или ПЛК, или ИТП способен преобразовать эту величину в высоту уровня жидкости после предварительной настройки и отображать величину уровня в метрах или других единицах измерения уровня.
Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.
Основные характеристики ПД100И-ДГ-167
- Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м вод. ст.
- Перегрузочная способность не менее 200 % ВПИ.
- Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
- Степень защиты корпуса датчика давления – IP68.
Код объекта 001-920-000
Характеристики
Характеристики ПД100И-ДГ-167
|
Наименование |
Значение |
|
Выходной сигнал |
4...20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Диапазон рабочих температур измеряемой среды |
0…+60 °С |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Максимальная потребляемая мощность |
не более 0,9 Вт |
|
Защита от подачи напряжения питания обратной полярности |
есть |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Уровень излучения радиопомех |
класс Б по ГОСТ Р 51318.22 |
|
Степень защиты корпуса |
IP68 |
|
Диапазон рабочих температур окружающего воздуха |
–20…+70 °С |
|
Атмосферное давление рабочее |
66...106,7 кПа |
|
Среднее время наработки на отказ |
не менее 500 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП |
|
Вес датчика без упаковки / в упаковке / вес кабеля |
0,2 кг / 0,3 кг / 0,8 кг на 10 м |
|
Штуцер (без защитного колпачка) |
M20×1,50 «открытый порт» |
|
Тип электрического соединителя |
кабель гидрометрический (неразъёмно) |
|
Габаритный размер (без кабеля), не более |
92×27 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Комплектация
Комплектация ПД100И-ДГ-167
2. Паспорт и гарантийный талон
3. Краткое руководство по эксплуатации
