ПД100 модель 811 - датчик на низкие давления
Временно недоступен к заказу
Описание
ПД100 модель 811 - датчик на низкие давления описание:

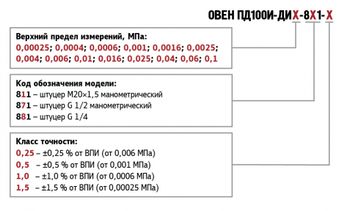

Преобразователи на низкие давления ПД100-ДИ/ДИВ/ДВ-811-0,5/1,0/1,5/2,5

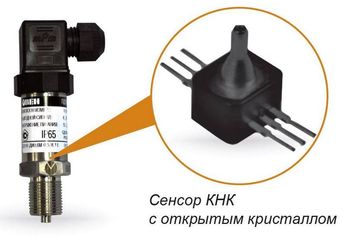

Датчики ОВЕН ПД100 модели 811 представляют собой преобразователи давления с открытым измерительным кремниевым кристаллом сенсора и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель измеряет низкие (от 200 Па) давления неагрессивных газов, в том числе метана.
Преобразователи данной модели предназначены для создания систем автоматического регулирования и управления в котельной автоматике, системах вентиляции, на тепловых пунктах и т.п.
Основные характеристики преобразователей на низкие давления.
- ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления неагрессивных газов (воздух, природный газ, печной газ).
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 200 Па до 100 кПа.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 400% ВПИ и выше.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – от 0,25 до 2,5 % ВПИ.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Код объекта 001-920-000
Характеристики
Характеристики ПД100 модель 811
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 0,25; 0,5; 1,0; 1,5; 2,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –20…+85 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –20…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки | не более 0,2 кг |

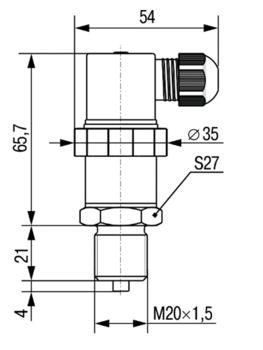

| Штуцер для подключения давления | M20х1,5 по ГОСТ 2405-88, черт.20 |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Предельное давление перегрузки | не менее 200% от ВПИ |
Комплектация
Комплектация ПД100 модель 811
1. Преобразователь давления ПД100 - 1 шт.
2. Паспорт - 1 шт.
3. Краткая инструкция - 1 шт.
4. Гарантийный талон - 1 шт.
5. Прокладка уплотнительная - 2 шт.
2. Паспорт - 1 шт.
3. Краткая инструкция - 1 шт.
4. Гарантийный талон - 1 шт.
5. Прокладка уплотнительная - 2 шт.
