ПД100 модель 141 - датчик давления для вязких, загрязнённых сред с торцевой мембраной
Описание
ПД100 модель 141 - датчик давления для вязких, загрязнённых сред с торцевой мембраной описание:
Преобразователи для вязких, загрязнённых сред с открытым сенсором ПД100-ДИ/ДИВ/ДВ-141
Датчики серии ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5 предназначены для непрерывного преобразования избыточного/вакуумметрического/избыточно-вакуумметрического давления измеряемой среды в унифицированный сигнал постоянного тока 4…20 мА.

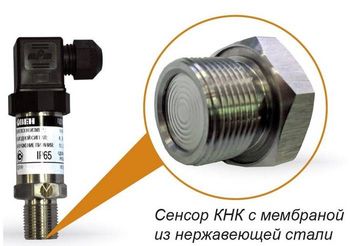

Технология «кремний-на-кремнии» (КНК), по которой выполнена данная модель, в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение стоимость/качество преобразования. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом.
Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и высокая чувствительность - соответственно точность преобразования. Присоединение «открытый сенсор» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся, сред.
К недостаткам относятся низкий рабочий температурный диапазон (до 100 0С) и незащищённость мембраны сенсора от механических повреждений.
Датчики ПД100-ДИ/ДИВ/ДВ-141-0,25/0,5/1,0 предназначены для систем автоматического регулирования и управления на основных и вторичных производствах промышленности, в том числе пищевой, и сельского хозяйства, где присутствуют сильные загрязнения и вязкие среды: канализационные стоки, целлюлозные пульпы, пенообразователи, патоки, мазут, и т.п.
Основные характеристики
- ИЗМЕРЕНИЕ избыточного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) вязких, загрязнённых, пищевых сред (мазут, первичное молоко, патока, пенообразователи, промышленные стоки).
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 2,5 МПа.

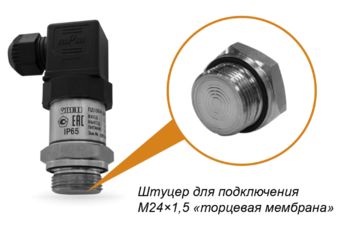

- ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ – штуцер М24х1,5.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5; 1,0 % ВПИ.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Код объекта 001-920-000
Характеристики
Характеристики ПД100 модель 141
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 0,25; 0,5; 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки | не более 0,2 кг |
| Штуцер для подключения давления | M24х1,5 "открытый сенсор" |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Предельное давление перегрузки | не менее 200 % от ВПИ |
