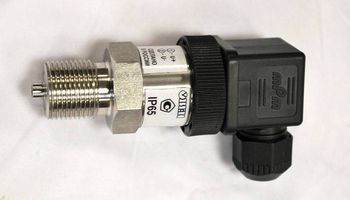

ПД100 модель 111-EXIA - датчики давления в искробезопасном исполнении
Описание
ПД100 модель 111-EXIA - датчики давления в искробезопасном исполнении описание:

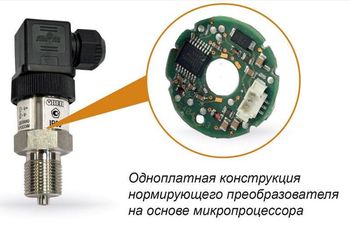

Датчики ОВЕН ПД100 модели 111-EXIA выполнены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищенному электрооборудованию группы II и представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данные модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА).
Преобразователи данных моделей предназначены для использования в газораспределительных и газорегуляторных шкафах, щитах и пунктах (ГРП, ГРПШ, ГРЩ) систем автоматического регулирования газоснабжающих предприятий и газовых сетей, в котельной автоматике и на категорированных «опасных» производствах.
Основные характеристики преобразователя во взрывозащищенном исполнении
- ИЗМЕРЕНИЕ избыточного/абсолютного/вакуумметрического/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) взрывоопасных сред (природный газ, горючие жидкости и их пары).
- ВЗРЫВОЗАЩИТА вид «ИСКРОБЕЗОПАСНАЯ ЦЕПЬ» 1ExiaIICT6Gb.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 0,25; 0,5 % ВПИ.
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 25 кПа до 4,0 (6,0*) МПа.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Код объекта 001-920-000
Характеристики
Характеристики ПД100 модель 111-EXIA
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Исполнение по взрывозащите | "Искробезопасная цепь" 1Exia IICT6Gb |
| Основная приведенная погрешность | 0,25; 0,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…24 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки | не более 0,15 кг |
| Штуцер для подключения давления | M20х1,5 по ГОСТ 2405-88, черт.20 |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 95 мм |
| Предельное давление перегрузки | не менее 200 % от ВПИ |
Комплектация
Комплектация ПД100 модель 111-EXIA
- Преобразователь давления ПД100 - 1 шт.
- Паспорт - 1 шт.
- Краткая инструкция - 1 шт.
- Гарантийный талон - 1 шт.
- Прокладка уплотнительная - 2 шт.
