ПД100-311 - общепромышленный преобразователь давления с керамической мембраной для применения в ЖКХ
Временно недоступен к заказу
Описание
ПД100-311 - общепромышленный преобразователь давления с керамической мембраной для применения в ЖКХ описание:

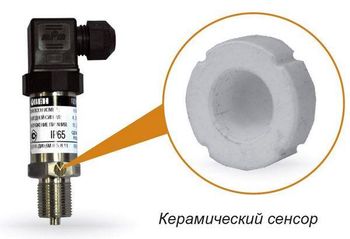

Датчики ОВЕН ПД100 модели 311 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.
Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.
Характеристики преобразователя давления для ЖКХ
- ИЗМЕРЕНИЕ избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
- ПРЕОБРАЗОВАНИЕ давления в унифицированный сигнал постоянного тока 4...20 мА.
- ВЕРХНИЙ ПРЕДЕЛ измеряемого давления (ВПИ) – от 0,1 до 2,5 (4,0*) МПа.
- ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ – от 200% ВПИ и выше.
- ОСНОВНАЯ ПРИВЕДЕННАЯ ПОГРЕШНОСТЬ – 1,0 % ВПИ.
- СТЕПЕНЬ ЗАЩИТЫ корпуса и электроразъема преобразователя – IP65.
- ПОМЕХОУСТОЙЧИВОСТЬ удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
Схемы подключения и габаритные размеры
Схема подключения ПД100
Датчики давления ПД100. Габаритные размеры

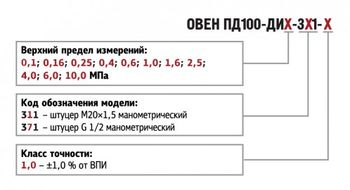

Обозначения при заказе
Код объекта 001-920-000
Характеристики
Характеристики ПД100-311
|
Наименование |
Значение |
| Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
| Основная приведенная погрешность | 1,0 % ВПИ |
| Диапазон рабочих температур измеряемой среды | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим | группа исполнения V3 |
| воздействиям | по ГОСТ Р 52931 |
| Степень защиты корпуса | IP65 |
| Устойчивость к климатическим воздействиям | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
| Атмосферное давление рабочее | 66...106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 2 года |
| Методика поверки | КУВФ.406230.100 МП |
| Вес без упаковки | не более 0,2 кг |
| Штуцер для подключения давления | M20х1,5 по ГОСТ 2405-88, черт.20; опционально |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 115 мм |
| Предельное давление перегрузки | не менее 200 % от ВПИ |
Комплектация
Комплектация ПД100-311
1. Преобразователь давления ПД100 - 1 шт.
2. Паспорт - 1 шт.
3. Краткая инструкция - 1 шт.
4. Гарантийный талон - 1 шт.
5. Прокладка уплотнительная - 2 шт.
2. Паспорт - 1 шт.
3. Краткая инструкция - 1 шт.
4. Гарантийный талон - 1 шт.
5. Прокладка уплотнительная - 2 шт.
