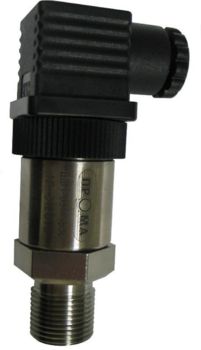

ДДМ-03-ДА - Общепромышленный датчик абсолютного давления
Описание
ДДМ-03-ДА - Общепромышленный датчик абсолютного давления описание:
Устройство и работа датчика
1.4.1. Структурная схема датчика
Включает в себя:
1) интегральный упругий чувствительный элемент ЧЭ;
2) микроконтроллер (МК);
3) преобразователь напряжение-ток ПНТ.
Контролируемое давление воспринимается ЧЭ и преобразуется в пропорциональные электрические сигналы. Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходят вычисления и формирование выходного сигнала. Преобразователь ПНТ преобразует сигнал с МК до нормализованной величины (4 – 20) мА.
Датчик состоит из интегрального чувствительного элемента, установленного в собственном корпусе со штуцером для подачи давления в рабочую полость. В корпусе датчика установлены печатная плата с элементами электрической схемы, разъем для внешнего подключения (DIN43650/А).
Опробование
При опробовании проверяют работоспособность путем изменения измеряемого давления от нижнего предельного значения до верхнего, при этом должен изменяться выходной сигнал в пределах (4 - 20) мА.
Эксплуатационные ограничения
- Не допускается применение датчиков для измерения давления сред, агрессивных по отношению к материалам конструкции преобразователей, контактирующим с измеряемой средой.
- Не допускается механическое воздействие на мембрану приемника давления со стороны полости измерительного блока.
- При эксплуатации датчиков необходимо исключить накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубопроводов (для газообразных средств); замерзание, кристаллизацию среды или выкристаллизовывание из неё отдельных компонентов (для жидких сред)
- При измерении давления агрессивных или кристаллизующихся, а также загрязнённых сред отборные устройства давления должны иметь разделительные сосуды или мембраны. Разделительные сосуды должны устанавливаться как можно ближе к точке отбора давления.
Схема подключения
Код объекта 001-914-000
Характеристики
Характеристики ДДМ-03-ДА
| Предельные значения выходного сигнала постоянного тока, мА | 4 – 20 |
| Напряжение питания датчика, постоянный ток, В | = 24±6 |
| Нагрузочное сопротивление датчика должно быть в пределах | от 1 до 500 |
| Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более | ±0,5 |
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более | ±0,45 |
| Потребляемая датчиком мощность, Вт не более | 0,6 |
| Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 | |
| ДДМ-03-ДИ (ДВ, ДИВ) | от — 40°С до 80°С |
| Температура рабочей среды | от — 40°С до 85°С |
| Степень защиты по ГОСТ 14254-80 | IP65 |
| Наработка на отказ, час | 80 000 |
Комплектация
Комплектация ДДМ-03-ДА
- Датчик давления ДДМ-03
- Паспорт
- Руководство по эксплуатации
