Датчики уровня (тип MG-A.VK)

Датчики уровня (тип MG-A.VK)
По запросу
Код товара: 010-346-014
Доставка по России

Описание

Датчики уровня (тип MG-A.VK) предназначаются для использования в качестве чувствительных элементов с целью осуществления замеров уровня заполнения в непрерывном режиме вместе с преобразователями измерений. Функционируют описываемые устройства с использованием поплавкового принципа и магнитного типа передачи в виде геркона, постоянного магнита либо цепи измерения сопротивления. Цепь для осуществления замеров сопротивления представлена маленькими чипами с наличием геркона и сопротивления, которые припаяны на печатной плате.

Магнитное поле, излучаемое поплавком, осуществляет переключение герконов. В результате работа цепи происходит по типу потенциометра трехпроводного типа. Уровень отдаваемого напряжения пропорционален параметрам высоты уровня рабочей среды (жидкости). Цепь, предназначенная для осуществления замеров сопротивлений, обладает ступенями регулирования очень малого уровня. Наличие такого вида конструкции обеспечивает равномерность отдаваемого напряжения. В зависимости от потребностей производитель может предоставить различные виды растров от 5 мм до 20 мм. В качестве варианта исполнения возможно установление преобразователя двухпроводного типа 4…20 мА, что является одним из преимуществ данной модели датчиков. Также к преимуществам указанных датчиков можно отнести возможность передачи сигналов на значительное расстояние и возможность исполнения во взрывозащищенном виде.

Основные отличительные особенности датчиков уровня:

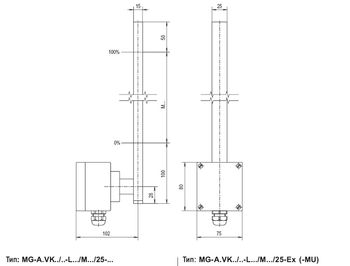

  • присоединительные корпуса изготовлены из алюминия с размерами 80х75х57 мм, из полиэфира с размерами 80х75х55 мм (вариант с наличием заземления), из стали (нержавеющей);

  • трубка датчика изготовлена из стали нержавеющей марки 1.4571 с наличием прямоугольного профиля 25х15х1,5 мм;

  • параметры контактного растра – от 5 мм до 20 мм;

  • параметры общего сопротивления измеряющей цепи при стандартном исполнении зависят от длины и растра – от 3,2 кОм до 50 кОм;

  • параметры типового кода MU – в пределах 1 кОм;

  • параметры максимальных температурных значений внешней среды в стандартном исполнении – от -10°С до +120°С.

    "КСР КЮБЛЕР"
