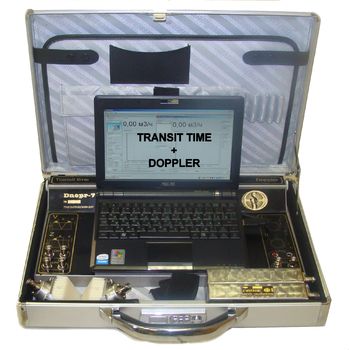

3-х канальный расходомер-счетчик (портативный вариант) 07.022.2

Описание 3-х канального расходомера-счетчика

3-х канальный расходомер-счетчик (два канала для аудита тепловых сетей и один канал для измерения насыщенного пара и загрязненных жидкостей) (портативный вариант) 07.022.2 является многофункциональной мониторинговой измерительной установкой, которая используется с целью достаточно точного и достоверного определения параметров систем теплового и водного снабжения, в том числе объемного расхода газообразной среды и количества вещества, пропускаемого через контролируемый трубопровод с известной площадью поперечного сечения.

Представленная установка широко и эффективно применяется в сфере жилищно-коммунального хозяйства (паровое отопление, горячее водоснабжение), а также в различных отраслях промышленности (химическое, пищевое, фармацевтическое производство), при этом конструкция расходомера-счетчика дает возможность использовать его в мобильных и стационарных условиях.

В принципе работы прибора лежит метод постоянного зондирования рабочей среды в подключенном трубопроводе с помощью стандартных ультразвуковых импульсов, с последующим анализом параметров отраженных сигналов. Для реализации такого способа исследований в расходомер-счетчик включены несколько отдельных устройств и модулей, в том числе быстродействующий ноутбук.

Основные измерительные элементы установки представляют собой высокочувствительные датчики, оборудованные ультразвуковыми излучателями и пьезокерамическими микрофонами, что позволяет посредством двух первичных преобразователей контролировать скорость движения тестируемого вещества в трубопроводе, который может быть изготовлен из различного материала (металл, пластик, керамика).  Данные устройства крепятся к контрольным точкам накладным способом, что дает возможность осуществлять быструю их установку без нарушения целостности контролируемой системы.

Процессорный (измерительный) блок служит для качественной и оперативной обработки сигналов (усиление, ограничение, стабилизация) от ультразвуковых датчиков, с последующим преобразованием полученных данных в два частотно-импульсных сигнала. С помощью данного модуля производится коррекция соответствующих режимов измерений, учитывающих сечения трубопровода и тип рабочего вещества, а также графическое отображение полученной информации.

 .

Код объекта 001-302-069
