ФЖУ-40/0,6, ФЖУ-40/1,6 - фильтры жидкости

  • Выбор Клиентов
ФЖУ-40/0,6, ФЖУ-40/1,6 - фильтры жидкости
ФЖУ-40/0,6, ФЖУ-40/1,6 - фильтры жидкости
По запросу
Код товара: 001-403-028
Госреестр:
Госреестр
Доставка по России
4,86
Отзывов: 7

Описание

Описание ФЖУ-40/0,6, ФЖУ-40/1,6

Фильтры жидкости ФЖУ-40 применяются для осуществления очистки от примесей механического характера нефтепродуктов с давлением до 0,6 и 1,6 МПа соответственно, вязкостью (кинематической) в пределах 0,55-300 сСт, t – от -50 до +50 ºC.



   ФЖУ-40 применяются на передвижных наземных средствах перекачки, заправки, в установках стационарного типа при их функционировании в условиях, которые исключают влияние прямого солнечного излучения, осадки (атмосферные).



   Фильтры ФЖУ-40 сертифицированы в Российской Федерации, соответствуют требованиям Таможенного Союза по безопасности.

Монтаж данных фильтров перед счетчиками обеспечивает возможность существенного увеличения срока их использования, точности данных (показаний), надежности.



   Фильтры ФЖУ-40/0,6 имеют простую конструкцию, являются высоконадежными, отличаются существенным запасом площади фильтрации.



   Каждый из таких фильтров оборудован индикатором загрязненности. Это позволяет зрительно определить, насколько сильно загрязнен фильтрующий элемент, и, соответственно, своевременно осуществить его очистку.

Устройство фильтров ФЖУ-40

   Основной элемент такого фильтра – фильтрующий элемент съемного типа в формате корзины. У данной конструкции, сравнительно с другими видами фильтров, имеется существенный запас рабочей поверхности фильтрации. Это дает возможность на протяжении относительно большого периода времени использовать такие фильтры, не прибегая к очистке фильтрующего элемента. Благодаря простоте конструкции такого элемента обеспечивается возможность существенно сократить расходы времени на очистку, обслуживание фильтра, сокращается время простоя оборудования (вынужденного).



   Иное значимое преимущество данного фильтра – 2 ступени очистки жидкости. Изначально жидкость очищается от крупных элементов. Такие элементы задерживаются в сетке грубой очистки. Затем жидкость проходит через сетку тонкой очистки (осуществляется фильтрация до 0,05; 0,2; 0,015; 0,1 либо 0,5 мм). Такое решение позволяет значительно увеличить период эксплуатации фильтрующего элемента, т.к. достаточно крупные загрязнения не прорывают сетку.

Исполнение фильтров жидкости ФЖУ-40

   Фильтры ФЖУ-40/0,6 в ряде исполнений могут быть оснащены крышкой с быстросъемным соединением. Данное решение позволяет быстро промыть фильтрующий элемент. Чтобы снять крышку, следует высвободить 2 винта, которые крепят хомуты.



   Фильтры ФЖУ-40/1,6 конструктивно состоят из корпуса, фильтрующего элемента, а также индикатора перепада давления (по заказу потребителя).



   Фильтрующий элемент представлен в виде дисков (пластмассовых) с сетками, которые на них напаяны (из н/ж стали). У пластмассовых дисков имеются отверстия (щелевые). В случае попадания жидкости во входной патрубок фильтра, омывании фильтрующего элемента происходит ее очистка, и затем она попадает в трубопровод (через патрубок выходного типа). Для возможности слива жидкости каждый из данных фильтров оснащают пробкой.



  Индикатор перепада давления подключается к выходному, входному патрубкам посредством трубок. По мере того, как растет уровень загрязненности фильтрующего элемента, возрастает и перепад давления потока жидкости. В результате этого увеличивается разность давления на выходе и входе фильтра. Маркер, имеющий зеленый цвет, в окне индикатора при этом поднимается вверх, замещается красным по мере того, как увеличивается загрязнение фильтра. Если в окне индикатора будет полностью красный маркер, что отвечает максимальному уровню загрязненности фильтрующего элемента, потребуется осуществить его очистку/замену.





Характеристики

Характеристики ФЖУ-40/0,6, ФЖУ-40/1,6

Наименование параметров

ФЖУ-40/0,6

ФЖУ-40/1,6

Давление (рабочее, МПа)

0,6

1,6

Проход (условный, мм)

40

Тонкость фильтрации (номинальная, мкм)

15, 50, 100, 200, 500, 1000, 2000*

50, 100, 500*

Температура (окружающего воздуха, ºC)

от -50 до +50

Вязкость фильтруемой жидкости (кинематическая, сСт)

до 300

Направление потока жидкости

по стрелке на корпусе фильтра

Присоединение к трубопроводу

фланцевое

* Допустимо изготовление фильтров, имеющих другую тонкость фильтрации (по заказу потребителя)

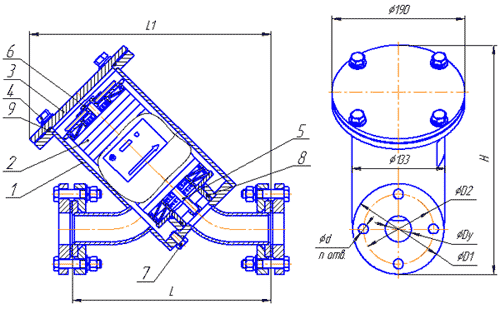

Габаритные и присоединительные размеры фильтров жидкости ФЖУ-40/1,6

Тип фильтра

H, мм

L, мм

L1, мм

D1, мм

D2, мм

Dy, мм

d, мм

n

ФЖУ 40-1,6

340

283

350

145

110

40

18

4

Отзывы

Отзывы о ФЖУ-40/0,6, ФЖУ-40/1,6 - фильтры жидкости
4,86
Отзывов: 7
Алиса
Искали фильтр для своих нужд - ФЖУ отлично подошёл

Ваша оценка

Вопрос-ответ

Основное предназначение счетчика ФЖУ-40/0,6, ФЖУ-40/1,6?
Применяются для осуществления очистки от примесей механического характера нефтепродуктов с давлением до 0,6 и 1,6 МПа соответственно, вязкостью (кинематической) в пределах 0,55-300 сСт, t – от -50 до +50 ºC.
Какие габариты и вес счетчика?
Габариты счетчика ФЖУ-40/1,6 (длина/ширина/высота) – 35x19x34 см, вес – 15 кг.
