АМ-7113 - мультиметр-калибратор процессов
Описание
Описание АМ-7113 мультиметр-калибратора процессов
АМ-7113 мультиметр-калибратор процессов – представитель серии электронных устройств, обеспечивающих проведение измерений и продуцирование сигналов с повышенным уровнем точности, что необходимо при проведении тестирования и калибровки разнообразного электротехнического оборудования в виде датчиков, измерителей, преобразователей, контроллеров и иных измерительных устройств. Данная модель прибора является многофункциональным компактным устройством, которое применяется при выполнении ремонтных и пуско-наладочных работ. Калибратор-мультиметр можно использовать как в условиях лабораторий и производства, так и в полевых условиях для решения широкого круга задач. Все функции выполняются с уровнем базовой погрешности, составляющим 0,03%.
При использовании АМ-7113 в качестве измерительного прибора можно определять такие параметры, как уровень напряжения DC (от -3 В до 24 В), силы тока DC (от -4 мА до 24 мА), температурные параметры внешней среды и тестируемых устройств. Функция измерения температурных значений реализуется путем использования 11-ти типов термопар. В качестве источника сигналов прибор обеспечивает выдачу напряжения DC (в пределах от 5 мкВ до 15 В), тока DC (от 5 мкА до 24 мА), генерацию импульсов с частотой в пределах от 0,3 Гц до 20 кГц. Также прибор продуцирует сигналы в виде четырех типовых форм, а также в виде произвольной формы сигнала. Кроме того, при помощи калибратора-мультиметра можно обеспечить генерирование одиночных импульсов (от 3 мкс до 999,9 мс), двухтональных сигналов. Прибор обеспечивает питание тока петли в пределах от 4 мА до 20 мА при уровне напряжения 24 В DC. Данная модель может имитировать работу трансмиттера, нагрузки электронного типа и т.д. Помимо всего перечисленного, прибор можно задействовать при тестировании светодиодов, для выполнения функции автоматического изменения с установленным пользователем шагом, для компенсации холодного спая и выполнения функции регистрирующего устройства. Для некоторых функций предусматривается использование специального программного обеспечения, устанавливаемого на мобильное устройство.

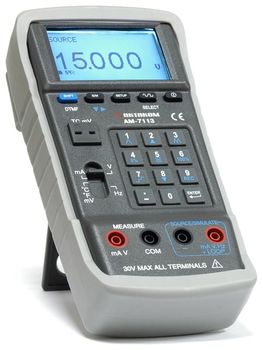

Мультиметр-калибратор процессов АМ-7113 очень удобен в эксплуатации, чему способствуют небольшие габариты (214 мм х 98 мм х 56 мм) и малый вес (0,65 кг). Все конструктивные элементы прибора заключены в корпус, для изготовления которого используется высококачественный пластик, устойчивый к механическому воздействию и обеспечивающий надежную защиту пользователя от поражения электрическим током. На передней панели корпуса расположены органы управления в виде кнопочной клавиатуры, 4,5-разрядный дисплей жидкокристаллического типа и коммутационные разъемы.
ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.
Заказать АМ-7113 мультиметр-калибратор процессов, выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете, позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org.
Характеристики
Технические характеритсики |
||||
| Параметры | Диапазон | Разрешение | Погрешность | Примечание |
| Постоянное напряжение | ||||
| 0,005…10 В | -10,000…110,000 мВ | 0,001 В | ±(0,03%+5 е.м.р.) |
Макс. ток нагрузки 1 мА |
| 10 В…15 В | -100,00…1100,00 мВ | |||
| Постоянный ток | ||||
| Диапазон | Разрешение | Погрешность | Примечание | |
| 0,005 мА…4 мА | 1 мкА | ±(0,03%+5 е.м.р.) | Vopen>24 В | |
| 4 мА...20 мА | ±(0,03%+3 е.м.р.) | |||
| 20 мА...24 мА | ±(0,03%+5 е.м.р.) | |||
| Генерация сигналов | ||||
| Параметры | Диапазон | Разрешение | Погрешность | Примечание |
| Синус. форма | 0,1 В ...20 В | 0,001 В | ±(5%+0,3 В) |
0,3...20 кГц, 50%, смещение 0 В |
| Прямоуг. форма | 1 В ...20 В | ±(6%+0,4 В) |
0,3...20 кГц, 50%, смещение 0 В |
|
| Другие формы | 0,1 В ...20 В | ±(6%+0,4 В) |
0,3...20 кГц, смещение 0 В |
|
| Смещение | -5 В...5 В |
±(5%+0,5 В+5%Vп-п) |
Максимальный размах < 20 Вп-п |
|
| Частота | ||||
| Диапазон | Разрешение | Погрешность | Примечание | |
| 0,3 Гц ...99,999 Гц | 0,1 Гц | 0,002 Гц | - | |
| 10,00 Гц ...999,99 Гц | 0,1 Гц | 0,02 Гц | ||
| 1000,0 Гц ...9999,9 Гц | 0,1 Гц | 0,2 Гц | ||
| 10000 Гц ...20000 Гц | 1 Гц | 2 Гц | ||
| Термопара | ||||
| K |
-200…-150 °С / -382...-238 °F |
0,1 °С /0,1 °F
|
2,0 °С / 3,6 °F |
Погрешность не включает ошибку внутреннего компенсационного преобразователя
|
|
-150…0 °С / -238 ...32 °F |
1,2 °С / 2,1 °F | |||
|
0…1000 °С / 32...1832 °F |
0,8 °С / 1,4 °F | |||
|
1000…1370 °С / 1832...2498 °F |
1,2 °С / 2,1 °F | |||
| J |
-200…-150 °С / -382...-238 °F |
2,0 °С / 3,6 °F | ||
|
-150…0 °С / -238...32 °F |
1,0 °С / 1,8 °F | |||
|
0…1050 °С / 32...1922 °F |
0,7 °С / 1,2 °F | |||
| E |
-200…-150 °С / -382...-238 °F |
1,5 °С / 2,7 °F | ||
|
-150…0 °С / -238...32 °F |
0,9 °С / 1,6 °F | |||
|
0…850 °С / 32...1562 °F |
0,7 °С / 1,2 °F | |||
| T |
-200…-150 °С / -382...-238 °F |
1,5 °С / 2,7 °F | ||
|
-150…0 °С / -238...32 °F |
1,2 °С / 2,1 °F | |||
|
0…400 °С / 32...752 °F |
0,8 °С / 1,4 °F | |||
| R |
0…500 °С / 32...932 °F |
1,8 °С / 3,2 °F | ||
|
500…1760 °С / 932...3200 °F |
1,5 °С / 2,7 °F | |||
| S |
0…500 °С / 32...932 °F |
1,8 °С / 3,2 °F | ||
|
500…1760 °С / 932...3200 °F |
1,5 °С / 2,7 °F | |||
| N |
-200…0 °С / -328...32 °F |
1,5 °С / 2,7 °F | ||
|
0…1300 °С / 32...2372 °F |
0,9 °С / 1,6 °F | |||
| L |
-200…0 °С / -328...32 °F |
0,9 °С / 1,6 °F | ||
|
0…900 °С / 32...2372 °F |
0,7 °С / 1,2 °F | |||
| U |
-200…0 °С / -328...32 °F |
1,1 °С / 1,9 °F | ||
|
0…600 °С / 32...1112 °F |
0,7 °С / 1,2 °F | |||
| B |
600…800 °С / 1112...1472 °F |
2,2 °С / 3,9 °F | ||
|
800…1000 °С / 1472...1832 °F |
1,8 °С / 3,2 °F | |||
|
1000…1820 °С / 1832...3308 °F |
1,4 °С / 2,5 °F | |||
| C |
0…1800 °С / 32...3272 °F |
1,0 °С / 1,8 °F | ||
|
1800…2310 °С / 3272...4190 °F |
1,5 °С / 2,7 °F | |||
| mV | -10 мВ...70 мВ | 0.05 мВ | ||
| Формирование импульсов (прямоугольная форма, 10 Вп-п, смещение -5 В...+5 В) | ||||
| Диапазон | Разрешение | Погрешность | Примечание | |
| 3,0 мкс...9999,9 мкс | 0,1 мкс | - |
Время нарастания: макс. 10 мкс, тип. 5 мкс мкс, тип. 7,5 мкс |
|
| 10,000 мс...99,999 мс | 0,001 мс | |||
| 100,00 мс...999,99 мс | 0,01 мс | |||
| Коэффициент заполнения (прямоугольная форма,10 Вп-п, 0,3...20 кГц) | ||||
| Диапазон | Разрешение | Погрешность | Примечание | |
| 0%...100% | 1 % | Время нарастания: макс. 10 мкс, тип. 5 мкс Время спада: макс. 15 мкс, тип. 7,5 мкс |
||
| DTMF сигнал | ||||
| Параметр | Диапазон | Разрешение | Погрешность | Примечание |
|
Частотный диапазон |
0,3 ...99,999 Гц | 0,1 Гц | 0,002 Гц | |
| 10,00 ...999,99 Гц | 0,1 Гц | 0,02 Гц | ||
| 1000,0 ...9999,9 Гц | 0,1 Гц | 0,2 Гц | ||
| 10000...20000 Гц | 1 Гц | 2 Гц | ||
| % | 0%...100% | 1 % | 5 % | |
| Фазовый угол | 0...360 ° | 1 ° | ±(100 мкс + 1°) | |
|
Амплитуда |
5 В...20 В | 0,001 В | ±(10%+0,6 В) | |
| Смещение (Вп-п, F1=F2) |
-5 В...5 В | 0,001 В | ±(10%+0,6 В+5%Vп-п) | |
Функции мультиметра |
||||
| Параметры | Диапазон | Разрешение | Погрешность | Примечание |
|
Постоянное напряжение |
-3 В...-0,005 В | 10 В…15 В | ±(0,03%+10е.м.р.) | |
| 0,005…10 В | ±(0,03%+5 е.м.р.) | |||
| 10 В…15 В | ±(0,03%+5 е.м.р.) | |||
| Параметры | Диапазон | Разрешение | Погрешность | Примечание |
| Постоянный ток | -4 мА...-0,005 мА | 1 мкА | ±(0,03%+10 е.м.р.) | |
| 0,005 мА…4 мА | ±(0,03%+5 е.м.р.) | |||
| 4 мА...20 мА | ±(0,03%+3 е.м.р.) | |||
| 20 мА...24 мА | ±(0,03%+5 е.м.р.) | |||
| Термопара | ||||
| Параметры | Диапазон | Разрешение | Погрешность | Примечание |
| К |
-200…-150 °С / -382...-238 °F |
0,1 °С /0,1 °F
|
2,0 °С / 3,6 °F |
Погрешность не включает ошибку внутреннего
преобразователя |
|
-150…0 °С / -238...32 °F |
1,2 °С / 2,1 °F | |||
|
0…1000 °С / 32...1832 °F |
0,8 °С / 1,4 °F | |||
|
1000…1370 °С / 1832...2498 °F |
1,2 °С / 2,1 °F | |||
| J |
-200…-150 °С / -382...-238 °F |
2,0 °С / 3,6 °F | ||
|
-150…0 °С / -238...32 °F |
1,0 °С / 1,8 °F | |||
|
0…1050 °С / 32...1922 °F |
0,7 °С / 1,2 °F | |||
| E |
-200…-150 °С / -382...-238 °F |
1,5 °С / 2,7 °F | ||
|
-150…0 °С / -238...32 °F |
0,9 °С / 1,6 °F | |||
|
0…850 °С / 32...1562 °F |
0,7 °С / 1,2 °F | |||
| Т |
-200…-150 °С / -382...-238 °F |
1,5 °С / 2,7 °F | ||
|
-150…0 °С / -238...32 °F |
1,2 °С / 2,1 °F | |||
|
0…400 °С / 32...752 °F |
0,8 °С / 1,4 °F | |||
| R |
0…500 °С / 32...932 °F |
1,8 °С / 3,2 °F | ||
|
500…1760 °С / 932...3200 °F |
1,5 °С / 2,7 °F | |||
| S |
0…500 °С / 32...932 °F
|
1,8 °С / 3,2 °F | ||
|
500…1760 °С / 932...3200 °F |
1,5 °С / 2,7 °F | |||
| N
|
-200…0 °С / -328...32 °F |
1,5 °С / 2,7 °F | ||
|
0…1300 °С / 32...2372 °F |
0,9 °С / 1,6 °F | |||
| L |
-200…0 °С / -328...32 °F |
0,9 °С / 1,6 °F | ||
|
0…900 °С / 32...2372 °F |
0,7 °С / 1,2 °F | |||
| U |
-200…0 °С / -328...32 °F |
1,1 °С / 1,9 °F | ||
|
0…600 °С / 32...1112 °F |
0,7 °С / 1,2 °F | |||
| В |
600…800 °С / 1112...1472 °F |
2,2 °С / 3,9 °F | ||
|
800…1000 °С / 1472...1832 °F |
1,8 °С / 3,2 °F | |||
|
1000…1820 °С / 1832...3308 °F |
1,4 °С / 2,5 °F | |||
| С |
0…1800 °С / 32...3272 °F |
1,0 °С / 1,8 °F | ||
|
1800…2310 °С / 3272...4190 °F |
1,5 °С / 2,7 °F | |||
| mv | -10 мВ...70 мВ | 0,05 мВ | ||
| Общие характеристики | ||||
| Дисплей | Двойной высоконтрастный ЖК-дисплей 4 1/2 разряда | |||
| Контрастная белая подсветка | Да | |||
| Кнопочное управление | Да | |||
| Питание | Сетевой адаптер 220 В/15В, 0,5А; аккумулятор 11,1 В/1600 мАч | |||
| Размеры | 214х98,7х56 мм | |||
| Масса | 0,65 кг | |||
