СЭИТ-3 - Стенд для электромагнитных испытаний трансформаторов
Описание

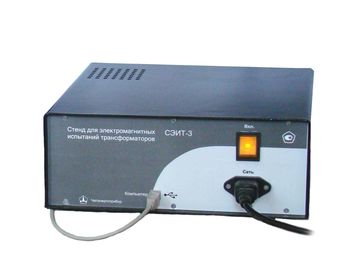

Стенд для электромагнитных испытаний трансформаторов СЭИТ-3
Стенд для электромагнитных испытаний трансформаторов СЭИТ-3 эксплуатируется в целях проведения испытаний электромагнитного характера трехфазного и однофазного трансформаторного оборудования согласно отечественным стандартам. Рассматриваемое изделие широко применяется на предприятиях, которые специализируются на изготовлении и ремонте трансформаторного оснащения на территории Российской Федерации, Украины, Казахстана.
Операции, выполняемые прибором:
- замеры сопротивления обмоток току неизменного уровня;
- замеры напряжения короткого замыкания и потерь;
- замеры тока холостого хода и потерь;
- печать и формирование протокола испытаний;
- на базе описываемого изделия пользователь имеет возможность проверить коэффициент трансформации, а также группы обмоточного соединения.
Отличительные особенности оборудования:
- компания-производитель рекомендует своим покупателям проводить поверку прибора с периодичностью один раз в 1 год.
Технические характеристики:
- покупатель имеет возможность провести замеры переменного тока в диапазоне значений от 0 до 5 Ампер;
- покупатель имеет возможность провести замеры переменного напряжение, если его значение находится в диапазоне от 0 до 400 Вольт;
- покупатель имеет возможность провести замеры активной мощности, если ее значение остается в диапазоне 0-4000 Ватт;
- покупатель имеет возможность провести замеры сопротивлений неизменному току, если их значение остается в диапазоне 0,00001-200 Ом;
- покупатель имеет возможность провести замеры частоты, если ее значение остается в диапазоне 45-55 Гц;
- измерение тока ограничено следующими пределами: 5 Ампер;
- измерение напряжения ограничено следующими пределами: 400 и 100 Вольт;
- безусловное достоинство данного изделия заключается в его относительно невысокой основной измерительной погрешности для напряжения у каждого из пределов – 400 и 100 Вольт, она колеблется в интервале от -0,2 до +0,2%;
- неоспоримый плюс данного изделия заключается в его относительно невысокой измерительной приведенной погрешности для измерения мощности, она колеблется в интервале от -0,5 до +0,5%;
- еще один бесспорный плюс указанной модели состоит в ее относительно невысокой основной измерительной приведенной погрешности для измерения токов, она колеблется в интервале от -0,5 до +0,5%.
ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.
Заказать Стенд для электромагнитных испытаний трансформаторов СЭИТ-3, выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете, позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org.
Характеристики
Диапазон измеряемых переменных токов1 | 0...5 А |
Диапазон измеряемых переменных напряжений2 | 0...400 В |
Диапазон измеряемых активных мощностей1,2 | 0...4000 Вт |
Диапазон измеряемых сопротивлений постоянному току | 0,00001...200 Ом |
Диапазон измеряемой частоты | 45...55 Гц |
Пределы измерения тока | 5 А |
Пределы измерения напряжения | 100 В; 400 В |
Пределы измерения сопротивления | 0,01; 0,2; 2; 20 и 200 Ом |
Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более | ±0,2% |
Основная приведенная погрешность измерения мощности, не более | ±0,5% |
Основная приведенная погрешность измерения токов, не более | ±0,5% |
Абсолютная погрешность измерения частоты, не более | ±0,15 Гц |
Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0,01; 0,2; 2; 20 и 200 Ом, не более | ±0,5% |
Примечание:
1 - без использования внешнего измерительного трансформатора тока;
2 - без использования внешнего измерительного трансформатора напряжения.
Комплектация
Комплект поставки:
Фото | Наименование/артикул | Применение |
![]() |
Измерительно-вычислительный блок 1 шт. | |
![]() |
Два измерительных провода длиной 5 м, соединенные с зажимами типа "крокодил", с общим разъемом для подключения к ИВБ 1 комп. | |
![]() |
Сетевой шнур 1 шт. | |
![]() |
Шнур USB для подключения стенда к компьютеру 1 шт. | |
![]() |
Компакт-диск с ПО 1 шт. | |
![]() |
Руководство по эксплуатации и паспорт 1 шт. |
