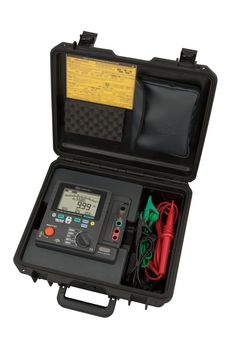

Kyoritsu KEW 3127 - Цифровой высоковольтный мегаомметр
Описание
Kyoritsu KEW 3127 - Цифровой высоковольтный мегаомметр описание:
Особенности высоковольтного цифрового мегаомметра (измерителя сопротивления изоляции) Kyoritsu KEW 3127:
- испытательное напряжение от 250 В до 5000 В, измерение сопротивления изоляции до 10 ТОм;
- ток короткого замыкания до 5 мА;
- большой цифровой дисплей с гистограммой и подсветкой;
- измерение индекса поляризации (Polarization Index, PI);
- измерение коэффициента диэлектрической абсорбции (Dielectric Absorbtion Ratio, DAR);
- показатель разряда диэлектрика (Dielectric Discharge, DD);
- тестирование ступенчатым напряжением (Step Voltage, SV) и линейным напряжением (RAMP Test), включая режим прожига;
- беспроводная связь по Bluetooth для передачи и отображения данных в режиме реального времени на ПК и устройство Android;
- встроенная память и функция записи событий;
- функция фильтрации уменьшает помехи;
- прочная конструкция для использования в полевых условиях с IP65 (крышка закрыта);
- питание от аккумуляторных батарей.
Код объекта 001-770-000
Характеристики
|
Измерение сопротивления изоляции: |
||||||
|
Испытательное напряжение |
250 В |
500 В |
1000 В |
2500 В |
5000 В |
|
|
Максимально измеряемое значение |
9.99 ГОм |
99.9 ГОм |
199 ГОм |
999 ГОм |
9.99 ТОм |
|
|
Точность |
0.0 - 99.9 MОм |
0.0 - 999 MОм |
0.0 - 1.99 ГОм |
0.0 - 99.9 ГОм |
0.0 - 99.9 ГОм |
|
|
0.1 ГОм - 9.99 ГОм |
1 ГОм - 99.9 ГОм |
2 ГОм – 199 ГОм |
100 ГОм – 999 ГОм |
0.1 ТОм - 9.99 ТОм |
||
|
Ток короткого замыкания |
максимум 5.0 мА |
|||||
|
Выходное напряжение: |
||||||
|
Точность контроля |
±10% измеренного значения ±20 В |
|||||
|
Выходная точность |
-10% - +10% |
-10% - +20% |
0% - +20% |
|||
|
Переменное значение Output voltage Variable |
- |
-20% - 0% (шаг 5%) |
||||
|
Измерение напряжения: |
||||||
|
Измерение напряжения |
30 - 600 В переменного и постоянного тока (50/60 Гц), ±2% измеренного значения ±3 ед.мл.р. |
|||||
|
Измерение тока: |
||||||
|
Измеряемый диапазон |
0.00 нА - 5.50 мА ±10% измеренного значения |
|||||
|
Измерение емкости: |
||||||
|
Измеряемый диапазон |
5,0 нФ - 50,0 мкФ |
5,0 нФ - 25,0 мкФ |
||||
|
Точность |
±5% измеренного значения, ±5 ед.мл.р. |
|||||
|
Общие технические характеристики |
||||||
|
Стандарты безопасности |
IEC 61010-1, 61010-2-030 CAT IV 600 В Степень загрязнения 2, IEC 61010-031, IEC 61326-1, 2-2 |
|||||
|
Источник питания |
Перезаряжаемые батареи (12 В) |
|||||
|
Интерфейс |
Bluetooth: Ver 2.1 + EDR Class 2, USB: Ver 1.1 | |||||
|
Размер |
208(Д) х 225(Ш) х 130(Г) мм/ 380(Д) × 430(Ш) × 154(Г) мм (в противоударном кейсе ) |
|||||
|
Вес |
4кг. (прибор), 8кг. (в полной комплектации включая прибор и аксессуары) |
|||||
Реализованные методы диагностики изоляции:
Индекс поляризации или степень старения изоляции (Polarization Index, PI)
Это показатель свидетельствующий о степени старения изоляции и расчитываемый на основе увеличения токов утечки, текущих по изоляции в интервале времени.
Для определения индекса поляризации, сначала измеряется сопротивление изоляции в течение 1 мин. с интервалами 10 мин. Затем необходимо разделить конечное значение на первоначальные показания и вычислить коэффициент. PI зависит от формы изоляции, на него влияет влагопоглощение, поэтому, проверка PI является важным фактором в диагностике изоляции кабелей.
Индекс поляризации = значение сопротивления изоляции в интервале от 3 до 10 минут после начала измерения / значение сопротивления изоляции в интервале от 30 сек до 1 минут после начала измерения.
При полученном значении, равном 4.0 или более, качество изоляции оценивают как отличное, в диапазоне 4.0 - 2.0 - хорошее, 2.0 - 1.0 - удовлетворительное, 1.0 или менее - плохое.
Коэффициент диэлектрической абсорбции (Dielectric Absorbtion Ratio, DAR)
Коэффициент диэлектрической абсорбции показывает степень увлажненности изоляции.
Для определения коэффициента абсорбции измеряется значение сопротивление изоляции через 15 (или 30) секунд и 1 минуту после начала ипытаний. Отношение второго показателя к первому является искомым значением.
Коэффициент абсорбции = значение сопротивления изоляции в интервале от 30 сек до 1 минуты после начала измерения / значение сопротивления изоляции в интервале от 15 сек до 30 сек после начала измерения.
При полученном значении, равном 1.4 или более, качество изоляции оценивают как отличное, в диапазоне 1.25 - 1.0 - хорошее, 1.0 или менее - плохое.
Разряд диэлектрика (Dielectric Discharge, DD)
Данный способ измерения обычно используется для диагностики многослойной изоляции, которая требует от прибора измерения тока и емкости тестируемого объекта в течение 1 минуты после прекращения подачи испытательного напряжения. Это хороший способ диагностики изоляции, позволяющий выявить повреждение в многослойной изоляции. Данный критерий не является эталонным и может быть немного изменен и адаптирован под определенные тестируемые объекты, основываясь на практическом опыте пользователей. Данный способ разработан для тестирования высоковольтных генераторов установленных на электростанциях в Европе.
Показатель вычисляется как отношение значения тока, измеренного через 1 минуту после завершения испытаний к произведению показателя напряжения в момент окончания испытания и емкости.
Разряд диэлектрика (Dielectric Discharge, DD) = значение тока через 1 минуту после выполнения измерений (мА) / значение напряжения после окончания измерения х Емкость (Ф).
При полученном значении, равном 2.0 или менее, качество изоляции оценивают как хорошее, в диапазоне 2.0 - 4.0 - удовлетворительное, 4.0 - 7.0 - плохое, 7.0 или более - очень плохое.
Измерение ступенчатым напряжением (Step Voltage, SV)
Это измерение, основанное на том принципе, что идеальная изоляция будет генерировать идентичные показания при всех напряжениях, в то время как перенапряженная изоляция покажет более низкие значения сопротивления изоляции при более высоких напряжениях. Во время тестирования, подаваемое напряжение пошагово увеличивается, при этом производится 5 последовательных измерений. Состояние изоляции можно поставить под сомнение если сопротивление изоляции становится ниже при подаче более высоких напряжений.
Измерение линейным напряжением и прожиг изоляции (RAMP Test)
Напряжение, используемое в тестировании ступенчатым напряжением, повышается ступенчато, напряжение, используемое в RAMP Test увеличивается постепенно.
KEW 3127 в режиме RAMP Test генерирует линейное повышение напряжения до выбранного значения.
Режим прерывания:
KEW 3127 автоматически останавливает испытание в случае пробоя изоляции, чтобы предотвратить повреждение тестируемого объекта.
Режим прожига:
KEW 3127 позволяет удерживать испытательное напряжение даже после пробоя изоляции. Это позволяет локализовать неисправность, например, проколы в обмотках, по искре или струйке дыма.
Комплектация
Комплект поставки KEW 3127 - Цифровой высоковольтный мегаомметр:
- 7165А - щупы (3м);
- 7224А - заземляющий кабель (3м);
- 7225А - защитный кабель (3м);
- 8019 - крюкообразный щуп;
- EU - адаптер питания 15V / 1A;
- 9171 – кейс;
- руководство по эксплуатации.
Опционально:
- 7168А - щупы с зажимом типа "крокодил" (3м);
- 7253 - щупы с зажимом типа "крокодил" удлиненный кабель (15м);
- 8258 - USB-W - USB-адаптер с ПО KEW Windows;
- 8302 - адаптер для записывающего устройства.
