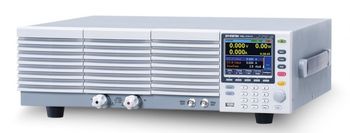

PEL-73111 - нагрузка программируемая постоянного тока
По запросу
Код товара:
019783-000015-014929
Госреестр:
Госреестр
Госреестр
Доставка по России
Описание
Описание PEL-73111
PEL-73111 – нагрузка программируемая постоянного тока предназначена для выполнения функции нагрузки во время проведения испытаний, настройки, регулирования усилителей, блоков питания, аппаратуры, воспроизводящей звуки, а также прочей радиотехнической аппаратуры с напряжением питания в диапазоне 150 В, нагрузочным током не более 60 А и потребляемой мощностью, которая не выходит за диапазон 300 Вт. Рассматриваемое изделие гарантирует испытание в самых различных динамических/статических режимах функционирования (контроль тока, напряжения, имитация сопротивления нагрузки).
Особенности модели:
- устройство характеризуется следующими исходящими параметрами: ток лимитирован уровнем 360 А, мощность – 350 Вт, а постоянное напряжение ограничено 150 В;
- нагрузка электронная комплектуется 4 режимами работы: СС (постоянный ток), CR (постоянное сопротивление), CV (постоянное напряжение), CP (постоянная мощность);
- постоянный ток и постоянное сопротивление DC/CR могут меняться в динамике, при этом интенсивность нарастания нагрузки плавно регулируется;
- есть возможность комбинировать такие функциональные режимы: CR + CV, CP + CV, CC + CV;
- покупатель имеет возможность сделать коннект нагрузок параллельным путем и тем самым “разогнать” мощность до 9,45 кВт (максимальный вариант – 4 расширительных модуля + 1 нагрузка или 5 нагрузок);
- прибор характеризуется высоким разрешением и точностью;
- компания-производитель оснастила устройство несколькими режимами протекции: от избыточного термического воздействия, перегрузки по напряжению, току, мощности, от резкого падения напряжения в сети, переплюсования;
- менеджмент параметров выполняется с помощью функции контроля через внешний сигнал I/O;
- пользователю доступны такие интерфейсы: NG/GO (допусковое контролирование), USB, GPIB (опционально);
- значения могут инсталлироваться в трех интервалах: высоком (Н), среднем (М), низком (L);
- совместимость с языками программирования: С++, С, Lab View, VB;
- компания-изготовитель дает гарантию 1 год на данное устройство.
Код объекта 010-087-1283
Характеристики
Технические характеристики нагрузки программируемой постоянного тока PEL-73111
| Параметр | Значение | |
| ВХОДНЫЕ ПАРАМЕТРЫ | ||
| Мощность | 1050 Вт | |
| Ток в нагрузке | 0 … 210 А | |
| Напряжение на нагрузке | 1,5 … 150 В | |
| ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ | ||
| Макс. мощность | 5250 Вт | |
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||
| Диапазон уст. | H: 1,5 … 150 В L: 1,5… 15 В |
|
| Дискр. установки | H: 10 мВ / L: 1 мВ | |
| Погрешность уст. | ±(0,1%*Uуст+0,1%*Uконечн) | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ |
||
| Диапазон установки (Ом) | H | 140,0016 С … 2,4 мс (7,1427 мОм … 416,6667 Ом) |
| M | 14,0001 С … 242,4 мкс (71,427 мОм … 4,16667 кОм) | |
| L | 1,40001 С … 24,24 мкс (714,27 мОм … 41,6667 кОм) | |
| Дискр. установки | 2,4 мкс/ 240 мкс/ 24 мкс | |
| Погрешность уст. | ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ |
||
| Диапазон скорости | H | 1,6 мА … 1,6 А/мкс |
| M | 160 мкА … 160 мА/мкс | |
| L | 16 мкА … 16 мА/мкс | |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока | 0,4 % от предела | |
| Дискретность уст. периода | 1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
||
| Диапазон установки | H | 0 … 210 А |
| M | 0 … 21 А | |
| L | 0 … 2,1 А | |
| Дискретность уст. | 10 мА, 1 мА, 0,1 мА | |
| Погрешность уст. | ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн) |
|
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
||
| Диапазон скорости | H | 16 мА … 16 А/мкс |
| M | 1,6 мА … 1,6 А/мкс | |
| L | 160 мкА … 160 мА/мкс | |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока | 0,4 % от предела | |
| Дискретность уст. периода | 1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ | ||
| Диапазон установки | H | 105 … 1050 Вт |
| M | 10,5 … 105 Вт | |
| L | 1,05 … 10,5 Вт | |
| Дискретность уст. | 100 мВт, 10 мВт, 1 мВтт | |
| Погрешность уст. | ±(0,6%*Pуст+1,4% Pконеч) | |
| ЗАЩИТА | ||
| OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения | |
| OCP | 0,2 … 231 А | |
| OPP | 1 … 1155 Вт | |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C | |
| UVP | 0 … 150 В, отключении нагрузки при обнаружении заданного значения | |
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении | |
| ИЗМЕРЕНИЕ | ||
| Вольтметр | ±(0,1%*Uизм+0,1%*Uконечн) | |
| Амперметр | ±(0,2%*Iизм+0,3%*Iконечн) | |
| Амперметр (парал. подкл.) | ±(1,2%*Iизм+1,1%*Iконечн) | |
| ОБЩИЕ ДАННЫЕ | ||
| Напряж. питания | 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц | |
| Интерфейсы | USB ,RS-232, GPIB (опция) | |
| Габ. размеры | 429,5 х 128 х 400 мм | |
| Масса | 17 | |
Комплектация
Комплект поставки PEL-73111
| № | Наименование | Количество |
| 1. | Интерфейс GPIB Опция 01 | 1 |
| 2. | Интерфейсный кабель объединения нагрузок (300 м) GTL-255 | 1 |
| 3. | Нагрузка программируемая постоянного тока PEL-73111 | 1 |
| 4. | Тестовый кабель (40 А) GTL-120 | 1 |
