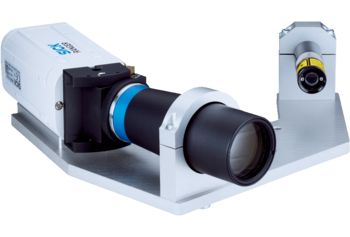

Семейство Pinspector

Семейство Pinspector
По запросу
Код товара: 014486-001783-014489
Производитель:
SICK
Госреестр:
Госреестр
Доставка по России

Описание

Семейство Pinspector используется для контроля контактных выводов, а также результатов запрессовки. Система качественного контроля рассчитана для бесконтактного высокоточного измерения, а также контролирования положения соединителей штекерного типа, контактных выводов на сторонах плат печатания до, а также после процесса запрессования. Это семейство является комбинацией интеллектуальных технологий сканирования, а также камеры вещания потокового типа Ranger от компании-производителя для формирования трехмерного изображения. При помощи данных файлов картинки, а также разработанного специально для этих целей софта (программного обеспечения) система проводит сортировку контактных выводов с неправильной позицией на плате печатания. Тем самым предотвращается неправильная инсталляция, наличие холодных спаиваемых мест, а также контактных выводов изогнутой формы. Именно поэтому семейство Pinspector в состоянии уменьшить до минимальных значений брак в процессе производства и сэкономить технологические расходы. Измерительные результаты могут быть обработаны, ретранслированы и сохранены в интегрированной БД (базе данных) согласно требованиям покупателя.



Область применения:

  • плата печатания с запрессованными соединителями штекерного типа или прочими деталями;
  • до запрессования: проверка правильного выравнивания выводов контактов на предусмотренных для этого сквозных отверстиях;
  • после запрессования: контролирование наличия и высоты выводов контактов;
  • разъем штекерного типа: проверка позиции выводов контактов z, y, x в разъеме штекерного типа.



Преимущества:

  • предотвращение контактных выводов на платах печатания, которые могут быть вставлены неправильно;
  • оптимизация технологических процессов;
  • экономия финансовых ресурсов за счет меньшего количества продуктов с дефектами (без выводов контакта изогнутой формы или холодных спаечных мест);
  • точное и быстрое контролирование позиции в выводах контакта z, y, x;
  • одна система контролирования для нескольких плат печатания и соединителей штекерного типа;
  • дружественный пользователю интерфейс с множеством измерительных настроек;
  • низкие затраты на сервисное обслуживание за счет измерения в бесконтактном режиме;
  • есть возможность проследить историю – разнообразие разных вариантов отчетов, журналов работы.



Краткий обзор:

  • полноценное решение для проверки плат печатания и соединителей штекерного типа;
  • автономная модульная концепция системы;
  • прочная конструкция корпуса, который прекрасно подходит для использования в промышленных условиях;
  • 3 исполнения: двойная камера, оперативный контроль и высокая ценность.



.



Код объекта 010-207-2975

Характеристики

                                      Технические характеристики:



Область применения Indoor
Источник света Инфракрасный (905 nm)
Класс лазера 1, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
Угол раскрытия
Горизонтальный 270°
Частота сканирования 25 Hz
Угловое разрешение 0,5°
Рабочая область 0 m ... 10 m
Дальность сканирования
При диффузном отражении 10 % 4,5 m
