ATM90 SSI - Абсолютные энкодеры

Абсолютные энкодеры ATM90 SSI предназначены для определения позиции, угла и числа оборотов валов машин и механизмов широкого круга задач и сфер применения, в т. ч. в условиях неблагоприятных внешних воздействий окружающей среды. Наиболее типичными примерами являются установки солнечной и ветроэнергетики, транспортировочные механизмы, упаковочные и печатные машины, портовое оборудование.

Абсолютные энкодеры выводят данные в т. н. угловых шагах, каждому из которых соответствует свой уникальный идентификатор. Разрешение датчика определяется количеством шагов на оборот. Уникальность позволяет отказаться от установки базовых координат в начале работы. Однооборотные датчики определяют абсолютное положение в пределах 1 оборота, многооборотные дополнительно передают число совершенных оборотов.

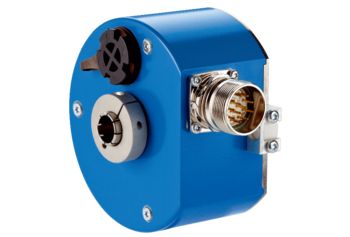

Серия ATM90 SSI предлагает универсальный механический интерфейс с присоединением через сквозной полый вал диаметром 12 и 16 мм. Датчики производятся в компактных корпусах, не требующих большой глубины при монтаже.

Датчики ATM90 SSI обладают разрешением 4096 шагов/об. и 4096 об. (12 бит) в однооборотном и многооборотном режимах. Измерительный принцип работы этой серии основан на магнитной технологии.

Выход датчика подключается к системе управления соединительным кабелем либо посредством разъема M23 с радиальным направлением вывода.

В серии ATM90 SSI используется электрический интерфейс SSI с кодом Грея или двоичным кодом. С помощью инструментальных средств программирования доступно параметрирование разрешения, установка режима работы (однооборотный/многооборотный), типа кодирования интерфейса и электронная юстировка.

Датчики производятся в корпусе с классом защиты IP65, диапазоном рабочих температур от -20 до +70°C при влажности до 98%, обладают высокой ударопрочностью и вибростойкостью.

Серия ATM90 SSI представляет собой небольшой модельный ряд, где отличия в позициях определяют присоединительные параметры, тип подключения и соединения и длину кабеля.
