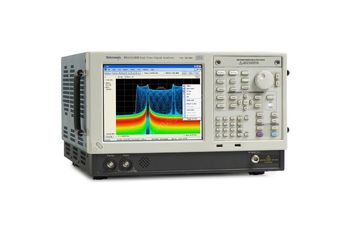

RSA5126B - Анализатор спектра

RSA5126B - анализатор спектра предназначается для управления спектром с радиолокационным оповещением. Кроме того, устройство широко используется с целью обнаружения и устранения неполадок при разработке РЧ-компонентов, отдельных модулей и целых систем. Также прибор применяется при обеспечении радиосвязи и спутниковой связи, а также в диагностике помех, имеющих электромагнитное происхождение. Устройство обладает функцией управления спектром, которая заключается в обнаружении помех и сигналов, поступающих от неизвестных источников.

Данная модель анализатора относится к среднему классу, обладает лучшими для этого класса параметрами производительности в РЧ-диапазоне и имеет ширину пропускания до 165 МГц. В устройстве задействована технология DPX® четвертого поколения, которая гарантирует высокий уровень достоверности замеров и широкие функциональные возможности. Также данная технология обеспечивает возможность использования динамического диапазона, который пригоден для сложных замеров в сфере проведения спектральных анализов.

Прибор оснащен дисплеем для отображения спектра радиочастот в режиме реального времени. Наличие дисплея обеспечивает выявление наиболее труднодоступных к изучению особенностей сигналов. При этом уровень достоверности возрастает из-за захвата кратковременных переходных процессов, которые не могут обнаружить спектральные анализаторы других моделей.

Конструкция анализатора RSA5126B расширяет возможности системы запуска. В результате возможно выявление различных аномалий в составе сигналов, не видимых иными устройствами. Прибор выделяет сложные нарушения аппаратного и программного обеспечения с проведением синхронизации перекрестного типа между отдельными приборами.

Анализатор характеризуется надежностью и бесперебойностью работы. При этом допускается ведение наблюдения разных отрезков сигнала на всем их протяжении. Прибор также обеспечивает корреляцию по временным параметрам одновременно в нескольких областях. Все измерения и регистрация импульсов анализатор осуществляет в автоматическом режиме.

Основные технические данные анализатора:

• пределы частотного диапазона – от 1 Гц до 26,5 Гц;
• полоса захвата в режиме реального времени – 40/80/165 МГц и при стандартном исполнении – 25 МГц;
• уровень фазового шума (типовой показатель во время отстройки 10 кГц): -150 дБм/Гц;
• минимальный показатель длительности событий при 100% вероятности перехвата – 2,7 мкс;
• габариты – 282х473х531 мм, при весе – 24,5 кг.

 .
