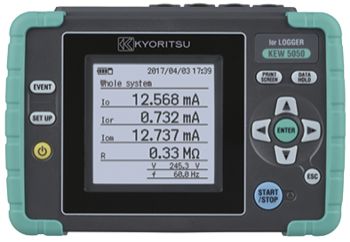

Kyoritsu KEW Model 5050 - Регистратор тока утечки
По запросу
Описание
Kyoritsu KEW Model 5050 - Регистратор тока утечки описание:
Особенности регистратора тока утечки Kyoritsu KEW Model 5050:
- обеспечивает одновременные измерения и регистрацию по 4 каналам;
- поддерживает различные системы электропроводки (однофазные 2 и 3-проводные, трехфазные 3 и 4-проводные);
- самый быстрый в мире интервал 200 мс для измерения тока утечки;
- измерения тока утечки / тока нагрузки;
- большой графический дисплей и магнит на задней крышке для крепления на металлические поверхности.
Код объекта 001-770-000
Характеристики
| Схемы соединений | 1P2W (одна фаза / два провода); 1P3W (одна фаза / три провода); 3P3W (три фазы / три провода); 3P4W (три фазы / четыре провода). |
| Типы измерений | Ior: ток утечки (Trms) только с резистивными компонентами; Io: ток утечки (Trms) с основной волной 40-70 Гц; Iom: ток утечки (Trms), включая гармонические составляющие; V: опорное напряжение (Trms) с основной волной 40-70 Гц; Vm : Опорное напряжение (Trms), включая гармонические составляющие; R: сопротивление изоляции, частота (Гц), угод сдвига фаз (θ). |
| Ior | |
| Диапазон | 10.000 / 100.00 / 1000.0мА / 10.000А / АВТО |
| Точность |
Для опорных напряжений синусоидальной волны 40 - 70 Гц и 90 В Trms или выше ¹ точность токоизмерительных клещей без учета диапазона погрешностей |
| Допустимый ввод | 1% - 110% (Trms) каждого диапазона и 200% (пиковое значение) диапазона |
| Отображаемый диапазон | 0,15% - 130% (отображение «0» менее 0,15%, «OL», если диапазон превышен) |
| Io * Range, Допустимый вход и диапазон отображения такие же, как Ior. | |
| Точность | ± 0,2% показания ± 0,2% полной шкалы + погрешность измерения токоизмерительных клещей |
| Iom * Range, Допустимый вход и диапазон отображения такие же, как Ior. | |
| Точность | ± 0,2% показания ± 0,2% полной шкалы + погрешность измерения токоизмерительных клещей |
| Метод измерения | Скорость выборки 40,96 кбит / с (каждые 24,4 мкс), без промежутков, вычисление значений Trms каждые 200 мс. |
| Напряжение | |
| Диапазон | 1000,0 В |
| Точность | ± 0,2% показания ± 0,2% полной шкалы * для синусоидальной волны 40 - 70 Гц |
| Допустимый ввод | 10 - 1000 В Trms и 2000 В пик |
| Отображаемый диапазон | 0,9 В - 1100,0 В Trms (отображается «0» для менее 0,9 В, «OL», если диапазон превышен) |
| Фазовый угол (θ) | |
| Отображаемый диапазон | 0,0 ° - ± 180,0 ° (относительно фазы опорного напряжения 0,0 °) |
| Точность | В пределах ± 0,5 ° для входов 10% или выше диапазона тока утечки , синусоидальной волны 40–70 Гц, опорного напряжения 90 В Trms или выше. |
| Диапазон частотомера | 40 - 70 Гц |
| Внешний источник питания | AC100 - 240 В (50/60 Гц) 7 ВА макс. |
| Внутренний источник питания (батарея постоянного тока) | LR6 (AA) (1,5 В) × 6 (Срок службы батареи около 11 часов) |
| Период отображения / обновления | 160 × 160 точек, монохромный дисплей FSTN / 500 мс |
| Интерфейс карты ПК | SD-карта (2 ГБ) * стандартный аксессуар |
| Интерфейс связи с ПК | USB версии 2.0 |
| Диапазон температуры и влажности | 23 ± 5 ° C, менее 85% относительной влажности (без конденсации) |
| Рабочая температура и влажность | -10-50 ° C менее 85% относительной влажности (без конденсации) |
| Температура и влажность хранения | -20 - 60 ° C менее 85% относительной влажности (без конденсации) |
| Применимые стандарты | IEC61010-1 CATⅣ 300V, CATⅢ 600V Степень загрязнения 2 IEC61010-2-030, IEC61010-031, IEC61326 |
| Размер / Вес | 165 (Д) × 115 (Ш) × 57 (Г) мм / прибл. 680 г (включая батареи) |
| Прочие функции | Цифровой выход, экран печати, подсветка, удержание данных |
| Интервал записи | 200/400 мс / 1/5/15 / 30с / 1/5/15/30 м / 1/2 часа |
Комплектация
Комплект поставки KEW 5050 - Регистратор тока утечки:
- 7273 (измерительный провод);
- 8262 (адаптер переменного тока);
- 7278 (кабель заземления);
- 7219 (кабель USB);
- 8326-02 (SD-карта 2 ГБ);
- 9125 (футляр);
- руководство по эксплуатации;
- маркер кабеля;
- руководство по установке программного обеспечения;
- элементы питания LR6 (AA) × 6;
- KEW Windows для KEW 5050 (программное обеспечение).
Опционально:
- 8177 (Ior Датчик утечки 10A, тип Ø40 мм);
- 8178 (Ior Датчик утечки 10A, тип Ø68 мм);
- 8329 (Адаптер источника питания).
