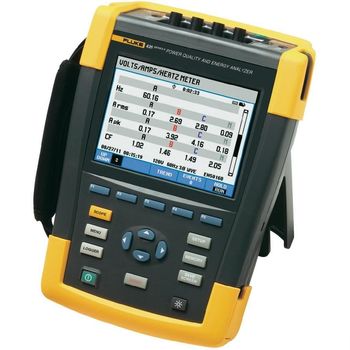

Fluke 435 II/BASIC — анализатор качества электроэнергии (без токовых клещей)
По запросу
Описание
Fluke 435 II/BASIC — анализатор качества электроэнергии (без токовых клещей) применяется в целях определения качественных параметров электричества. Рассматриваемое оборудование – это, прежде всего, страховка. Вне зависимости от того, что происходит в данный момент на промышленном предприятии, пользователь всегда будет подготовлен к внештатным ситуациям. Данная модель оснащается широким спектром усовершенствованных функций, которые могут оценить качество электрической энергии и определить в стоимостном выражении убытки. Устройство поможет в решении любых проблем, которые касаются электричества.
Сферы использования Fluke 435 II/BASIC:
- сбор информации – оперативные замеры среднеквадратичных показателей для быстрого просмотра любой сигнальной формы. В результате этого покупатель в состоянии определить, каким образом взаимодействуют характеристики напряжения, частоты и тока;
- эффективность мощностного инвертора;
- монетизация электрической энергии – калькулирование потерь электричества вследствие его низкого качества в денежном эквиваленте;
- оценка электрической энергии – вычисление позитивных сдвигов до установки, а также после нее в расходе электричества в целях регулирования устройств, позволяющих сберегать энергетические ресурсы;
- ликвидация основных неисправностей – оперативное диагностирование на мониторе, чтобы восстановить работоспособность сети;
- профилактические работы – детектирование и упреждение проблем, которые возникают по причине низкого качества электричества, еще до того, как они станут источниками простоя технологического оборудования;
- анализ в долгосрочной перспективе – обнаружение сложных проблем, а также таких, которые отличаются нерегулярным появлением;
- изучение нагрузки – проверка возможностей системы электричества перед наращиванием нагрузок.
Особенности модели Fluke 435 II/BASIC:
- анализ тенденций происходит в автоматическом режиме. Каждое измерение записывается в память прибора автоматически, для этого нет необходимости настраивать его отдельно;
- системный мониторинг: на одном мониторе показываются десять показателей качества электричества согласно нормам EN50160;
- составление отчетов и просмотр графиков, для чего в комплект поставки входит специальный софт (программное обеспечение) для аналитической работы;
- среднее время эксплуатации прибора после стопроцентной зарядки литий-ионного ИП (источника питания) равняется семи часам.
ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.
Заказать Fluke 435 II/BASIC — анализатор качества электроэнергии (без токовых клещей), выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете, позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org.
Характеристики
Технические характеристики анализатора качества электроэнергии Fluke 435 II/Basic
Характеристики изделия |
||||
|
|
Модель |
Диапазон измерений |
Разрешение |
Точность |
Вольт |
||||
Среднеквадратичное напряжение (переменное+постоянное) |
435-II |
1–1000 В — между фазой и нейтралью |
0,01 В |
± 0,1% от номинального напряжения*** |
Пиковое напряжение |
|
1–1400 В пикового напряжения |
1 В |
5% от номинального напряжения |
Коэффициент амплитуды напряжения (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
В (среднекв. знач.) ½ |
435-II |
|
0,1 В |
± 0,2% от номинального напряжения |
Vfund (основное напряжение) |
435-II |
|
0,1 В |
± 0,1% от номинального напряжения |
Амперы (погрешность за исключением погрешности клещей) |
||||
Амперы (переменный+постоянный ток) |
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
А (пиковый ток) |
1 мВ/А |
5500 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
Коэффициент амплитуды тока (CF) |
|
1–10 |
0.01 |
± 5 % |
А (среднекв. знач.) ½ |
1 мВ/А 1x |
5–2000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 1% ± 10 ед.мл.разр. |
|
Afund (ток основной частоты) |
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
Гц |
||||
Гц |
Fluke 435 @ при 50 Гц номинально |
42,500–57,500 Гц |
0,001 Гц |
± 0.01 Гц |
Fluke 435 при 60 Гц номинально |
от 51,000 Гц до 69,000 Гц |
0,001 Гц |
± 0,01 Гц |
|
Питание |
||||
Ватты (В-А, вар) |
1 мВ/А |
макс. 2000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
Коэффициент мощности (Cos j/DPF) |
|
0–1 |
0.001 |
± 0,1% при номинальных условиях нагрузки |
Гармоники |
||||
Порядок гармоники (n) |
|
Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 |
||
Порядок промежуточной гармоники (n) |
|
ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 |
||
Вольты |
%f |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,1 % |
%r |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,4 % |
|
Абсолютное значение |
0,0–1000 В |
0,1 В |
± 5% * |
|
THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 2,5 % |
|
Амперы |
%f |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,1% |
%r |
0,0–100 % |
0.10% |
± 0,1% ± n x 0,4 % |
|
Абсолютное значение |
0,0–600 A |
0,1 В |
± 5% ± 5 ед.мл.разр. |
|
THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 2,5 % |
|
Ватты |
%f или %r |
0,0–100 % |
0.10% |
± n x 2% |
Абсолютное значение |
Зависит от номинала клещей и напряжения |
— |
± 5% ± n x 2 % ± 10 ед.мл.разр. |
|
THD (суммарные гармонические искажения) |
0,0–100 % |
0.10% |
± 5 % |
|
Сдвиг фаз |
|
От -360° до +0° |
1° |
± n x 1° |
Фликкер |
||||
Plt, Pst, Pst (1 мин.) Pinst |
|
0,00–20,00 |
0.01 |
± 5 % |
Дисбаланс |
||||
Вольты |
% |
0,0-20,0 % |
0.10% |
± 0,1 % |
Амперы |
% |
0,0-20,0 % |
0.10% |
± 1 % |
Сигналы сети |
||||
Пороговые уровни |
|
Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала |
— |
— |
Частота сигнала |
|
от 60 Hz до 3000 Hz |
0,1 В |
|
Относительное напряжение (%) |
|
0,0–100 % |
0.10% |
± 0,4 % |
Абсолютное напряжение, усредненное за 3 с (В 3s) |
|
от 0,0 В до 1000 В |
0,1 В |
± 5 % от номинального напряжения |
Общие характеристики |
|
Корпус |
Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 |
Дисплей |
Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. |
Память |
Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) |
Часы реального времени |
Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
Условия эксплуатации |
|
Рабочая температура |
0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи |
Температура хранения |
-20 °C ~ +60 °C |
Влажность |
+10 °C ~ +30 °C: относительная влажность 95 % без конденсации+30 °C ~ +40 °C: относительная влажность 75% без конденсации+40 °C ~ +50 °C: относительная влажность 45% без конденсации |
Максимальная высота над уровнем моря |
До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.Максимальная высота хранения 12 км (40 000 фт) |
Электромагнитная совместимость (EMC) |
EN 61326 (2005-12) для излучения и невосприимчивости |
Интерфейсы |
мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента |
Гарантия |
Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование |
Комплектация
Комплект поставки Fluke 435 II/BASIC
№ |
Наименование |
Количество |
1. |
Трехфазный анализатор энергии Fluke 435 II |
1 |
2. |
Адаптер питания BC430 |
1 |
3. |
Набор переходников с вилками международных образцов |
1 |
4. |
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов) |
1 |
5. |
Измерительный провод TLS430 и набор зажимов типа "крокодил" |
1 |
6. |
Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки |
1 |
8. |
Карта памяти SD объемом 8 ГБ |
1 |
9. |
PowerLog на компакт-диске (содержит руководства оператора в формате PDF) |
1 |
10. |
USB-кабель A-B мини |
1 |
