АМ-3078 - анализатор компонентов

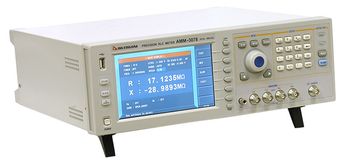

АМ-3078 - анализатор компонентов - images/products/Aktakom/234.jpg
По запросу
Код товара: 011-441-035
Производитель:
Актаком
Гарантия:
14 месяцев
Доставка по России

Описание

АММ-3078 анализатор компонентов представляет собой LCR-метр прецизионного типа, который предназначен для тестирования функционального состояния различных компонентов электронных схем, включая резисторы, конденсаторы, диоды, транзисторы и т.д. Одной из важных отличительных особенностей АММ-3078 является наличие функции графического анализа. Все измерения проводятся с высоким уровнем точности, подтверждением чего является уровень базовой погрешности в пределах 0,05%. Используемые при измерении тестовые частоты могут колебаться в диапазоне от 20 Гц до 500 кГц. Максимальный уровень разрешающей способности составляет 1 мГц с отображением 5-ти разрядов. Конструкция данной модели анализатора обеспечивает возможность одновременного измерения до 4-х различных параметров. Данные параметры, а также иная информация служебного предназначения отображаются на цветном дисплее жидкокристаллического типа, имеющем диагональ 7 дюймов и размещенном на передней панели корпуса устройства. Уровень разрешающей способности дисплея составляет 800х480 точек.

Технические характеристики анализатора компонентов АММ-3078:
  • в приборе используется последовательная и параллельная схема замещения;
  • пределы диапазонов измерений могут выбираться либо в ручном, либо в автоматическом режиме;
  • различные виды запуска, которые представлены внутренним запуском, ручным, внешним и запуском по параметрам шины;
  •  калибровка анализатора осуществляется открытым либо закрытым способами и в соответствии с нагрузкой;
  • наличие функции компаратора, который имеет 10 сортировочных ячеек, счетчик ячеек и индикатор LED-типа;
  • возможность выполнения некоторых математических функций;
  • наличие встроенной памяти (внутренней), рассчитанной на 100 сортировочных ячеек, на 201 ячейку, предназначенных для сохранения информации, полученной в результате проведенных измерений, и на 10 ячеек для хранения файлов графического типа (GIF).

Конструкция устройства позволяет использовать внешнюю память, которая подключается через интерфейс USB host и служит для сохранения файлов формата GIF и файлов настроек. Список свипирования представлен 10-тью страницами по 15 точек.

Анализатор изготовлен в виде моноблока, корпус которого отличается современным, оригинальным дизайном. Передняя панель корпуса, помимо дисплея и разъема USB host, содержит органы управления кнопочного типа с джойстиком. Компьютер с установленным ПО «Aktakom RLC Pro» значительно увеличивает функциональность прибора.

ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.

Заказать АМ-3078 анализатор компонентов, выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете, позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org.

Характеристики

Технические характеристики

Основные параметры
Измеряемые параметры

|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR,

Vdc-Idc

Базовая точность измерения LCR параметров  0,05 %
Частотные характеристики тестового сигнала
Тестовая частота 20 Гц...500 кГц
Наилучшее разрешение 1 мГц , Отображение 5 разрядов
Точность установки 0,1 %
АС уровень
Напряжение тестового сигнала 5 мВ...10 Вскз
Наилучшее разрешение 100 мкВ
Отображение 3 разряда
Точность установки 10%Uуст + 2 мВ (ALC ON)
6%Uуст + 2 мВ (ALC OFF)
Ток тестового сигнала 50 мкА...100 мА
Наилучшее разрешение 1 мкА
Отображение 3 разряда
Ток тестового сигнала 10%Iуст + 20 мкА (ALC ON)
6%Iуст + 20 мкА (ALC OFF)
Источник смещения DC
Напряжение/ток 0 В ...±10 В / 0 мА ...±100 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
ISO ON

Используется при тестировании


индуктивности и трансформаторов

Выходной импеданс АС
ISO ON 100 Ом
ISO OFF 30 Ом, 50 Ом, 100 Ом выбираемый
Независимый источник DC
Напряжение / ток 0 В ...±10 В / 0 мА ...±50 мА
Разрешение 0,5 мВ / 5 мкА
Точность установки 1%Uуст + 5 мВ
Выходной импеданс  100 Ом

Бремя измерения (без учета времени изменения

значения на дисплее) для частоты ≥10 кГц

Быстрое: 9 мс
Среднее: 67 мс
Медленное: 187 мс
Диапазон измерения LCR параметров
Сопротивление |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
Проводимость |Y|, B, G 0,00001 мкСм..99,9999 См
Ёмкость C 0,00001 пФ...9,99999 Ф
Индуктивность L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Добротность Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Δ% -999,999%...999,999%
Интерфейсы
I/O (ввод / вывод)

HANDLER (сортировщик)

на передней панели

ПК USB, RS-232C, GPIB (опция), LAN
Память USB host на передней панели
Управление источником смещения

Внешний источник смещения управляется

через DCI интерфейс.


Максимальный ток смещения - 120 А

Источник смещения тока Опция. 1А DC источник смещения тока
Общие данные
Базовая точность измерения LCR параметров 0,05 %
Схема замещения Последовательная, параллельная
Выбор диапазона Ручной, автоматический
Режим запуска Внутренний, ручной, внешний, по шине
Усреднение 1...256
Калибровка Открытая, закрытая, на нагрузке.
Уровень сигнала 0,3 Вскз...1 Вскз
Математические операции  ΔABC, Δ%
Установка задержки 0...999, наилучшее разрешение 100 мкс
Компаратор

10 ячеек сортировки, BIN1...BIN9; доп.

ячейки NG, AUX


Счетчик ячеек


Выход PASS/FAIL на передней панели


LED индикатор

Список свипирования

10 страниц по 15 точек


Параметры: частота, AC напряжение / ток,

внутренний / внешний источник смещения,

напряжение независимого источника DC

Графический анализ

Непрерывное сканирование и построение

резонансных кривых с учетом AC уровня и

DC смещения

Внутренняя память 100 ячеек для файлов установок LCRZ
201 результат измерения
10 ячеек для GIF файлов, CSV-файлов
Внешняя USB память  GIF файлы
Файлы установок LCRZ
Дисплей Цветной ЖК 7" TFT (800х480)
Рабочая температура / влажность  0°С-40°С, ≤90%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Максимальная потребляемая мощность  80 ВА
Размеры 400 х 132 х 385 мм
Масса Около 13 кг

Комплектация

Стандартный комплект поставки:

  • Прибор
  • Адаптер с щупами Кельвина АКТАКОМ АСА-3012 или АКТАКОМ АСА-3026
  • Адаптер для прямого подключения компонентов АКТАКОМ АСА-3048 с двумя парами дополнительных сменных контактных пружин
  • Калибровочная пластина
  • Сетевой кабель
  • Предохранитель Т2АL 250 В - 2 шт.
  • Руководство по эксплуатации
  • Упаковочная тара
