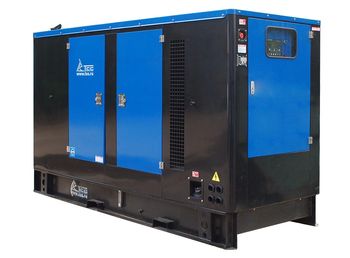

TTD 140TS ST - дизельный генератор
Описание
Дизельный генератор TTD 140TS ST эксплуатируется в целях получения электрического напряжения определенного качественного уровня и строго заданных параметров. Указанная модификация отлично подойдет для построения системы базового и страховочного электрического снабжения. Она характеризуется следующей мощностью: максимальное значение – 137,5 кВА, номинальное значение 125 кВА. Дизельный генератор производится на мощностях высокотехнологичного производственного комплекса, благодаря чему он отличается предельной простотой в эксплуатации.
Область использования ДГУ
Потенциальными потребителями данной продукции могут быть:
- структурные подразделения министерств и ведомств (МВД, МЧС);
- небольшие площадки, на которых строятся некрупные объекты;
- частные дома, дачные и коттеджные поселки;
- малые производственные и торговые компании.
Данная дизельная генераторная установка выгодно отличается приемлемым периодом окупаемости инвестиций. Безусловное преимущество перед конкурентами-аналогами заключается в прекрасно подобранном соотношении ценовой политики и качественных показателей. Следует особо отметить неприхотливость генераторной установки к уровню качества дизельного топлива отечественного изготовления.
Конкурентные плюсы ДГУ:
- чтобы наступило время проведения капитального ремонта дизельного генератора, он должен отработать около 8000 моторизованных часов;
- покупатель по достоинству оценит простоту обслуживания в совокупности с высокой ремонтной пригодностью;
- в случае возникновения необходимости пользователь имеет возможность дооснастить данную продукцию двумя системами: синхронизации, а также запуска в автоматическом режиме (АВР);
- описываемое изделие на сто процентов адаптировано к качественному уровню дизельного топлива российского изготовления;
- перед отправкой в потребительскую сеть или купившему оборудование заказчику дизельная генераторная установка проходит предпродажное тестирование под рабочей нагрузкой в течение 2-х часов;
- благодаря низкой стоимости расходных материалов текущее обслуживание установки является недорогим;
- даже самые специфические требования заказчика по части энергоснабжения будут удовлетворены за счет широкого модельного ряда продукции;
- данное изделие полностью соответствует отечественным и международным нормативным требованиям в области охраны окружающей среды, охраны труда;
- покупатель может быть уверен в том, что всегда найдет в наличии требуемые расходные материалы, запасные части в дилерской и сервисной сети.
Код объекта 010-491-1303
Характеристики
Технические характеристики |
|
| Серия | TSS Standart |
| Мощность номинальная, кВТ | 100 |
| Мощность номинальная, кВА | 125 |
| Мощность максимальная, кВТ | 110 |
| Мощность максимальная, кВА | 137,5 |
| Коэффициент мощности | 0,8 |
| Напряжение, В | 400/230 |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Номинальнй ток, А | 180 |
| Расход топлива при 50% мощности л/ч | 13,3 |
| Расход топлива при 75% мощности л/ч | 20 |
| Расход топлива при 100% мощности л/ч | 26,6 |
| Система аварийной остановки | Да |
| Оключатель АКБ | Да |
| Исполнение | Открытое |
| Глушитель | Промышленный |
| Габаритные размеры (Д;Ш;В; ММ) | 2200x810x1430 |
| Масса, кг | 1205 |
| Производитель двигателя | TSS Diesel |
| Комплектация |
Глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
ДВИГАТЕЛЬ TDK |
|
| Модель | TSS Diesel TDK 110 6LT |
| Мощность номинальная, кВТ | 110 |
| Мощность максимальная, кВТ | 121 |
| Количество цилиндров | 6 |
| Расположение цилиндров | Рядное |
| Тактность двигателя | 4 |
| Рабочий объём двигателя, л | 6,75 |
| Система охлаждения | Жидкостная |
| Тип воздушного фильтра | Фильтроэлемент |
| Частота вращения коленвала, об/мин. | 1500 |
|
Диаметр цилиндра, мм |
105 |
| Ход поршня, мм | 130 |
| Степень сжатия в цилиндрах | 17:1 |
| Пусковое устройство (стартер) | Электростартер 24В |
| Удельный расход топлива (Г/КВТ*Ч) | 218 |
| Регулятор оборотов | Механический |
| Тип топливного фильтра | Одноразовый фильтр |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Тип масляного фильтра | Одноразовый фильтр |
| Ёмкость масляной системы, л | 17 |
| Вентилятор, Ø (мм), тип | Осевой |
| Уровент шума воды (DB/7М) | 90 |
| Вид топлива | Дизельное |
| Габаритные размеры (Д;Ш;В; ММ) | 1097x670x830 |
| Масса, кг | 630 |
ГЕНЕРАТОР TSS SA |
|
| Модель | TSS-SA-100 SAE 3/11,5 (М1,2) |
| Постоянная мощност, КВт | 100 |
| Тип генератора | Бесщёточный, синхронный |
| Система возбуждения | SHUNT |
| Напряжение, В | 400/230 |
| Номинальный ток, А | 180 |
| Частота, Гц | 50 |
| Количество фаз | 3 |
| КПД, % | 94 |
| Шаг обмотки | 2/3 |
| Количество опорных подшипников | 1 |
| Класс защит обмотки | IP21 (IP23) |
| Степень изоляции | Н |
| Фактор мощности (COS Φ) | 0,8 |
| Точность регулировки напряжения (± %) | 1 |
| Регулятор напряжения | Да |
| Габаритные размеры (Д;Ш;В; ММ) | 880х620х880 |
| Масса, кг | 455 |
КОНТРОЛЛЕР SMARTGEN |
|
| Модель | Контроллер SMARTGEN HGM-6120 |
| Язк интерфейса контроллера | Русский |
| Интерфейс RS-232 | Нет |
| Интерфейс RS-485 (MODBUS RTU) | Опция |
| Интерфейс USB | Нет |
| Интерфейс ETHERNET | Нет |
| Вбор режима измерения | Да |
| Степень изоляции | 0,5 Мом (1 КV) |
| Класс защиты | IP55(42) |
| Частота, Гц | 35 - 70 |
| Потребляемая мощность, Вт | 3 |
| Напряжение, В | 8-36 |
| Функция задержки запуска | Да |
| Функция задержки останова (охлаждение двигателя) | Да |
| Диапазон входного напряжения переменного тока для 3-фаз 4-провод, В | 15 .. 360 |
| Диапазон входного напряжения переменного тока для 1-фаз 2-провод, В | 15 .. 360 |
| Количество подключаемых датчиков | 15 |
| Сигнал тревоги-неудачный запуск ДГУ | Да |
| Комплектация | Упаковка, крепёж, паспорт, контроллер |
| Габаритные размер ((Д;Ш;В; ММ)) | 209х153х55 |
| Масса, кг | 0,71 |
