УВФ-1 - устройство выбора фаз
Описание
Устройство выбора фаз УВФ-1 применяют как защитное устройство однофазного потребителя электроэнергии при возникновении перенапряжений во внешней сети 220 В, 50 Гц, а также в сети трехфазного тока 380В, 50Гц для выбора фазы с оптимальными показателями загрузки (чтобы фазное напряжение не превышало 220 В+10%). Выбор оптимальной фазы подбирается автоматически. УВФ-1 предусматривает нижний уровень напряжения, при котором производится автоматическое отключение выбранной фазы – 185 В. Верхний уровень составляет 245 В.
ООО «НПП Точприбор» предлагает продукцию европейского качества по оптимальным ценам производителя и предоставляет прямую гарантию на поставляемое оборудование.
Заказать УВФ-1, выбрать наиболее подходящий Вам способ оплаты и доставки, Вы можете позвонив по номеру 8 (863) 333-23-46 или оставив заявку по адресу mail@tochpribor.org .
Характеристики
Технические характеристики
Нижний уровень напряжения питания потребителя, при котором происходит отключение выбранной фазы и переключение, В
|
185
|
Верхний уровень напряжения питания потребителя, при котором происходит отключение выбранной фазы и переключение, В
|
245
|
Длительность выключения фазы с напряжением более 245 В, мс, не более
|
20
|
Длительность полного переключения потребителя между фазами, мс, не более
|
100
|
Допустимая сила тока, потребляемого от УВФ-1, А, не более
|
25
|
Масса УВФ-1, кг, не более
|
2,6
|
Габаритные размеры, мм
|
250 x 160 x 110
|
Условия эксплуатации:
|
|
– температура окружающей среды, °С
|
от минус 10 до плюс 40
|
– относительная влажность при температуру плюс 35 °С, %, не более
|
80
|

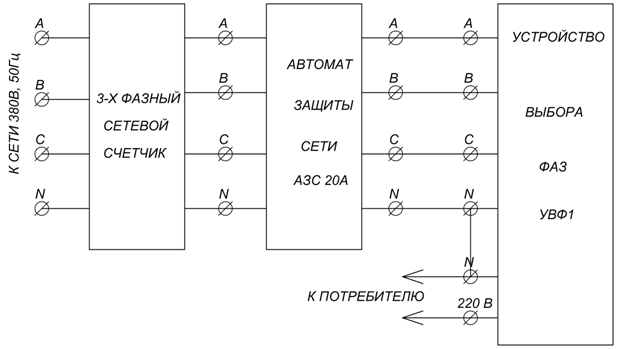

Рис. 1 – Схема подключения УВФ-1
