Шкафы релейной защиты и автоматики серии ШУАЗ

Описание ШУАЗ

Шкафы релейной защиты и автоматики серии ШУАЗ используются во время проведения реконструкций отсеков, которые осуществляют функции релейной защиты и автоматических распределительных устройств комплексного типа (КСО, КРУ и т.п.), имеющих в своем составе электромеханические и электронные реле, приборы. Установка указанных шкафов происходит в функционирующих ячейках, РЗА шкафах, на РЗА панелях, на линиях, которые отходят от секционных выключателей, на выключателях вводов с уровнем напряжения от 6 кВ до 35 кВ.

Описываемые шкафы выполняют следующие функции:

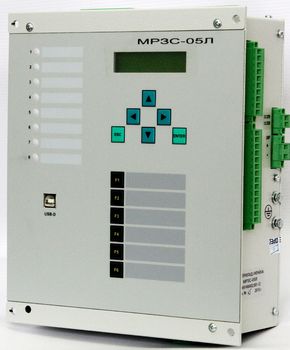

• установка защит, наборов автоматики, мониторинговых систем и систем телеуправления, а также систем для выполнения сервисных функций (находятся в зависимости от выбора модификации РРЗС-05Л и по другим требованиям потребителя);
• осуществление цифровой, световой (звуковой) индикации (сигнализации) по итогам контроля  определенных параметров системы;
• обогрев, охлаждение, освещение, учет электрической энергии.

Конструктивно шкафы представляют собой блок металлоконструкций с наличием установленных в них устройств, отвечающих за состояние защит и автоматики, с установленным амперметром либо вольтметром, с наличием кнопок и ключей для осуществления управляющих функций. Кроме того, в состав указанных шкафов могут входить устройства, осуществляющие световую и указательную сигнализации, блоки управления и питания выключателя, выключатели с автоматическим режимом работы, сигнализирующие цепи, в том числе цепи для управления в автоматическом режиме, цепи, осуществляющие учет электрической энергии. Подсоединение цепей осуществляется за счет использования установленного на шкафах ряда зажимов для подключений.

В зависимости от конструктивного решения шкафы ШУАЗ могут иметь исполнение выступающего типа (для использования с ячейками наружного монтажа типа КСО), исполнение утопленного типа (для использования с ячейками с внутренним видом монтажа типа КРУ) и исполнение открытого типа (для использования с панелями РЗА).

Шкафы ШУАЗ позволяют оперативно выполнять работы, связанные с «ретрофингом» РЗА и оборудования сопутствующего назначения. Шкафы могут изготавливаться с возможностью обслуживания одностороннего/двухстороннего вида, с наличием лицевой двери из металла либо из стекла. Во время изготовления шкафов ШУАЗ используются специально изготовленные жгуты с наличием цифровой либо цветовой маркировки, которые размещаются в каналах с перфорацией на внутренних поверхностях шкафов.

Простота и удобство монтажа описываемых шкафов сочетаются с минимальным уровнем затрат при высоком качестве данной продукции.

Типовые варианты исполнения ШУАЗ

• ШУАЗ-10-Л-001 и ШУАЗ-10-Л-010 - шкаф токовой защиты, автоматики и управления линии, ввода, секции 10(6) кВ;
• ШУАЗ-10-Л-121 или ШУАЗ-10-Л-321 - шкаф защиты по току и напряжению, автоматики и управления отходящей линии 35-10(6) кВ;
• ШУАЗ-10-Л-013 и ШУАЗ-10-Л-033 - шкаф токовой защиты отходящей кабельной линии 10(6) кВ (с направленной ЗНЗ);
• ШУАЗ-35-Т-001 и ШУАЗ-35-Т-010 - шкаф резервной защиты трансформатора;
• ШУАЗ-10-ТН-121 или ШУАЗ-10-ТН-321, ШУАЗ-35-ТН-122 или ШУАЗ-35-ТН-322 - шкаф защиты и автоматики по напряжению, управления и сигнализации ТН 35 кВ, 10(6) кВ;
• ШУАЗ-10-В-121 или ШУАЗ-10-В-321, ШУАЗ-35-В-121 или ШУАЗ-35-В-321 - шкаф защиты по току и напряжению, автоматики и управления ввода 35-10(6) кВ;
• ШУАЗ-10-С-122 или ШУАЗ-10-В-322, ШУАЗ-35-С-122 или ШУАЗ-35-В-322 - шкаф защиты по току и напряжению, автоматики и управления секции 35-10(6) кВ;
• ШУАЗ-10-Д-002, ШУАЗ-6-Д-002 - шкаф защиты по току и напряжению, автоматики и управления двигателя 10(6) кВ.
