БУСТ - блок управления симисторами и тиристорами
Описание
БУСТ - блок управления симисторами и тиристорами описание:
Предназначен для управления тиристорами или симисторами в цепях управления активной нагрузкой (например, нагревательными элементами), включенной относительно нейтрали.
Функциональные возможности
- управление одно-, двух-, трехфазной нагрузками двумя методами:
- фазовым
- по числу полупериодов
- плавный выход на заданный уровень мощности
- возможность блокировки входного сигнала
- контроль тока в нагрузке
- контроль перехода напряжения через ноль

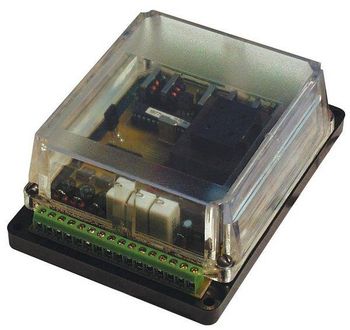

Прибор выпускается в настенном корпусе типа Н1
Код объекта 001-920-000
Характеристики
Характеристики БУСТ
|
Параметры |
Значения |
|
Напряжение питания |
220 В 50 Гц |
|
Допустимое отклонение напряжения питания от номинала |
-15...+10 % |
|
Входы |
|
|
Входы управления |
внешний переменный резистор
|
|
Максимально допустимый преобразованный трансформатором ток нагрузки на входах контроля |
2 А |
|
Напряжение низкого уровня на входе "блокировка" |
0...+0,4 В |
|
Напряжение высокого уровня на входе «блокировка» |
+2,4...+5 В |
|
Выходы |
|
|
Максимальный импульсный ток управления |
не более 300 мА |
|
Амплитуда управляющих импульсов |
12 В |
|
Метод управления тиристорами или симисторами |
фазовый или по числу полупериодов |
|
Число используемых фаз |
1...3 |
|
Характеристики регулятора |
|
|
Тип корпуса |
Н1 |
|
Габаритные размеры корпуса |
145x105x55 мм |
|
Степень защиты корпуса |
IP20 |
Комплектация
Комплектация БУСТ
- Прибор БУСТ
- Паспорт и руководство по эксплуатации
