Шахтные вакуумные контакторы серии КВТн, ВКНШ
По запросу
Описание
Шахтные вакуумные контакторы серии КВТн, ВКНШ предназначаются для переключения цепей обмоток асинхронных электрических моторов с короткозамкнутым ротором, иных приемников электроэнергии в электросетях с базисным напряжением - максимум 1140 В.
От аналогичных устройств общепромышленного назначения данные контакторы отличает модернизированная плата управления контактора (добавлен RC-фильтр), усовершенствованная система блока дополнительных контактов, материал корпуса отличается повышенной трекингостойкостью
Устройства типа ВКНШ производятся в 2 вариантах по классу защиты. Являются усовершенствованной вариацией контакторов КВТн и превосходят их улучшенными свойствами корпуса (по трекингостойкости) и материалом изготовления главных контактов (применен специальный сплав, имеющий повышенную проводимость тока и теплостойкость).
Применяются:
o в структуре СУВ;
o в структуре ПВИ;
o в системах дистанционного управления электрическими приводами на оборудовании шахт;
o в приборах АВР (автоматического включения резерва);
o в блоках и станциях управления асинхронными электромоторами, оснащенными короткозамкнутым ротором, в иных устройствах.
Представленные здесь устройства производятся, соответствуя ТУ У 31.2-31633409-001:2011, прошли сертификацию в ГСС УкрСЕПРО.
Характеристики
Контактор шахтный ВКНШ-40/0,66
| Класс по напряжению, В | 380, 660 |
| Номинальный ток, А | 40 |
| Ток отключения, кА | 1,6 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 2+2 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 2 |
Контактор шахтный ВКНШ-63/0,66
| Класс по напряжению, В | 380, 660 |
| Номинальный ток, А | 63 |
| Ток отключения, кА | 1,6 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 2+2 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по электрической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 2 |
Контактор шахтный КВТн-80/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 80 |
| Ток отключения, кА | 1,6 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 2+2 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 4 |
Контактор шахтный ВКНШ-80/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 80 |
| Ток отключения, кА | 1,6 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 2+2 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 4 |
Контактор шахтный КВТн-125/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 125 |
| Ток отключения, кА | 2 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 4 |
Контактор шахтный ВКНШ-160/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 160 |
| Ток отключения, кА | 2 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 4 |

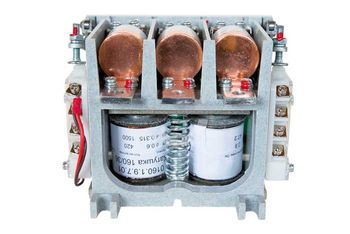

Контактор шахтный КВТн-160/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 160 |
| Ток отключения, кА | 2 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 4 |
Контактор шахтный КВТн-250/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 250 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 8 |
Контактор шахтный ВКНШ-250/1,14 IP11
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 250 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды °С | -25 ... +40 |
| Масса, кг | 9 |
Контактор шахтный ВКНШ-250/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 250 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 8 |
Контактор шахтный ВКНШ-400/1,14 IP11
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 400 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды °С | -25 ... +40 |
| Масса, кг | 13 |
Контактор шахтный ВКНШ-400/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 400 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 /120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды°С | -25 ... +40 |
| Масса, кг | 12 |
Контактор шахтный КВТн-400/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 400 |
| Ток отключения, кА | 4,5 |
| Номинальное напряжение цепи управления, В | 36, 110 |
| Количество вспомогательных контактов | 4+4 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 12 |
Контактор шахтный КВТн-630/1,14
| Класс по напряжению, В | 380, 660, 1140 |
| Номинальный ток, А | 630 |
| Ток отключения, кА | 6 |
| Номинальное напряжение цепи управления, В | 36, 110, 220 |
| Количество вспомогательных контактов | 3+3 |
| Ресурс по механической износостойкости, циклов ВО | 3 000 000 |
| Ресурс по механической износостойкости, циклов ВО АС-3/АС-4 | 600 000 / 120 000 |
| Максимальная частота коммутации, циклов ВО в час, АС-3 | 600 |
| Максимальная частота коммутации, циклов ВО в час, АС-4. При наибольшем значение рабочего тока 0,4Iн, ПВ15% | 600 |
| Диапазон рабочих температур окружающей среды,°С | -25 ... +40 |
| Масса, кг | 20 |
