ПЛК100-220.Р-М - программируемый логический контроллер с релейными выходами на 220В переменного тока

ПЛК100-220.Р-М - программируемый логический контроллер с релейными выходами на 220В переменного тока
Временно недоступен к заказу
Код товара: 001-1049-485
Производитель:
ОВЕН
Госреестр:
Госреестр
Доставка по России

Описание

ПЛК100-220.Р-М - программируемый логический контроллер с релейными выходами на 220В переменного тока описание:

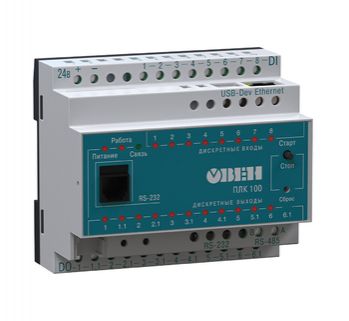

ОВЕН ПЛК100-220.Р-М – моноблочный контроллер для малых и средних систем автоматизации со встроенными дискретными входами и выходами.

Особенности ПЛК100-220.Р-М:

  • Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
  • Программирование в среде CODESYS V2.3 через интерфейсы Ethernet, RS-232 Debug и USB Device.
  • Корпус с креплением на DIN-рейку.
  • Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».
  • Встроенные часы реального времени.

Характеристики

Характеристики ПЛК100-220.Р-М

Параметр

ПЛК100

Общие сведения

Конструктивное исполнение

Корпус для крепления на DIN-рейку (ширина 35 мм),



длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания

ПЛК100-24:



=18...29 В



ПЛК100-220:



~90...264 В



47...63 Гц

Потребляемая мощность, не более

ПЛК100-24:



6 Вт1



ПЛК100-220:



10 Вт

Индикаторы на передней панели

Питание, Связь с CODESYS, Работа пользовательской программы

Дискр. вх.: 8 шт.
Дискр. вых:
Тип К - 12 шт.



Тип Р - 6 шт.

Ресурсы

Центральный процессор

32-разрядный RISC-процессор 200 МГц
на базе ядра АRМ9

Объем ОЗУ (SDRAM)

8 Мб

Объем Flash-памяти

4 Мб2

Размер Retain-памяти (EEPROM)

до 16 Кбайт 3

Время выполнения цикла ПЛК

Минимальное 250 мкс (нефиксированное),
типовое от 1 мс

Дискретные входы

Количество

8

Гальваническая развязка

есть, групповая

Электрическая прочность изоляции

1,5 кВ

Максимальная частота сигнала, подаваемого на дискретный вход:

- программная обработка

1 кГц

- аппаратный счетчик

10 кГц

- обработчик энкодера

1 кГц

Дискретные выходы

Количество

ПЛК100-24/220.Р:



6 э/м реле



ПЛК100-24.К:



12 транзисторных выходов

Ток коммутации

ПЛК100-24/220.Р:



4 А



ПЛК100-24.К:



150 мА

Гальваническая развязка

есть, индивидуальная

Электрическая прочность изоляции

1,5 кВ

Аналоговые входы

Количество

-

Типы поддерживаемых сигналов

-

Типы поддерживаемых датчиков

-

Разрядность АЦП

-

Внутреннее сопротивление аналогового входа:

- в режиме измерения тока

-

- в режиме измерения напряжения

Время опроса одного входа

-

Предел основной приведенной погрешности

-

Гальваническая изоляция

-

Аналоговые выходы

Количество

-

Разрядность ЦАП

-

Тип выходного сигнала

-

Питание аналоговых выходов

-

Гальваническая изоляция

-

Электрическая прочность изоляции

-

Интерфейсы

Ethernet 100 Base-T

+

RS-232 (DB9)

+

RS-232 Debug

+

RS-485

+

USB 2.0 Device

+

1 – Для ПЛК100-24 без учета мощности, потребляемой нагрузкой, подключенной к выходным элементам типа К.
2 – Для хранения файлов и архивов используется Flash-память, специализированная файловая система. Доступный для пользователя объем З Мбайта.
3 – Настраивается пользователем, по умолчанию доступно 4 Кбайт, максимальный объем 16 Кбайт.

Комплектация

Комплектация ПЛК100-220.Р-М

  • Прибор
  • Кабель программирования КС1
  • Руководство по эксплуатации
  • Паспорт и гарантийный талон
