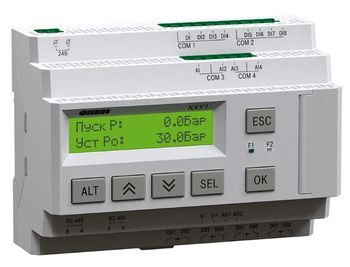

КХУ1 - контроллер для управления холодильными установками
Описание
КХУ1 - контроллер для управления холодильными установками описание:
КХУ1 – это специализированный контроллер с готовым алгоритмом для управления холодильными централями. Прибор регулирует давление испарения и конденсации, обеспечивая круговой прогон хладагента. Применяется для обеспечения охлаждения в химической, фармацевтической, пищевой и перерабатывающей промышленности.
Функциональные возможности КХУ1
- Самостоятельно назначает исполнительные механизмы для 8 э/м реле.
- Управляет работой компрессоров и конденсаторов в автоматическом и ручном режимах.
- Защищает оборудование от низкого или высокого давления.
- Автоматический режим День/Ночь обеспечивает энергосбережение.
- Функция с «плавающим» давлением конденсации.
Прибор для управления холодильными централями имеет различные варианты применения:
- Централи на базе одинаковой производительности компрессоров.
- Компрессоры с разгрузочными устройствами.
- Компрессоры одноступенчатые.
Специальный алгоритм выравнивает время работы компрессоров. Контроллеры могут изменять и регулировать давление испарения и конденсации, а также отображать их в виде температуры для различных хладагентов.
Код объекта 001-920-000
Характеристики
Характеристики КХУ1
|
Параметр |
Значение |
|||
|
Модификация |
КХУ-24.ПЧ |
КХУ-220.ПЧ |
||
|
Диапазон напряжения питания |
19…30 В (номинальное 24 В) |
94…264 В (номинальное 120...230 В, при 47…63 Гц) |
||
|
Потребляемая мощность, не более |
10 Вт |
17 ВА |
||
|
Сетевые возможности |
||||
|
Интерфейс связи |
RS-485 |
|||
|
Конструкция |
||||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|||
|
Габаритные размеры |
123×90×58 мм |
|||
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|||
|
Средний срок службы |
8 лет |
|||
|
Номинальное напряжение питания |
24 В (постоянный ток) |
230 В (постоянный ток) |
||
|
Максимально допустимое напряжение питания |
30 В (постоянный ток) |
264 В (постоянный ток) |
||
|
Тип подключаемого датчика |
Механические коммутационные устройства (реле, контакты кнопок и выключателей) |
|||
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
|||
|
Аналоговые входы |
||||
|
Количество |
4 |
|||
|
Тип датчика |
Pt1000: α = 0,00385 1/°С (-200...+850 °C)/ 4…20 мА |
|||
|
Предел основной приведенной погрешности |
±0,5 % |
|||
|
Гальваническая развязка |
Отсутствует |
|||
|
Дискретные выходы |
||||
|
Количество выходных устройств |
8 |
|||
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
|||
|
Гальваническая развязка |
Индивидуальная |
|||
|
Коммутируемое напряжение в нагрузке, В, не более: |
||||
|
– для цепи постоянного тока |
30 (резистивная нагрузка) |
|||
|
– для цепи переменного тока |
250 (резистивная нагрузка) |
|||
|
Допустимый ток нагрузки, не более |
5 А |
3 А |
||
|
Допустимый ток нагрузки, не менее |
10 мА (при 5 В постоянного тока) |
|||
|
Механический ресурс реле, не менее |
10 000 000 циклов |
|||
|
Аналоговые выходы |
||||
|
Количество выходных устройств |
2 |
|||
|
Тип выходного устройства |
ЦАП 0…10 В |
|||
|
Внешняя нагрузка не более |
1 кОм |
|||
|
Гальваническая развязка |
Индивидуальная |
|||
Комплектация
Комплектация КХУ1
- Прибор КХУ1
- Паспорт
- Краткое руководство по эксплуатации
- Гарантийный талон
- Комплект клеммных соединителей
