2ТРМ1 - измеритель-регулятор двухканальный

2ТРМ1 - измеритель-регулятор двухканальный
2ТРМ1 - измеритель-регулятор двухканальный
2ТРМ1 - измеритель-регулятор двухканальный
2ТРМ1 - измеритель-регулятор двухканальный
2ТРМ1 - измеритель-регулятор двухканальный
Временно недоступен к заказу
Код товара: 001-1049-504
Производитель:
ОВЕН
Госреестр:
Госреестр
Доставка по России

Описание

2ТРМ1 - измеритель-регулятор двухканальный описание:

Измеритель-регулятор 2ТРМ1 производства компании ОВЕН является электронным 2-х канальным прибором с 4-х разрядным индикатором и кнопками программирования. 2 измерительных канала могут использоваться отдельно (для регулирования 2 различных параметров) или совместно (для регулирования и дополнительного контроля и сигнализации).

Назначение терморегулятора 2ТРМ1

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения и регулирования температуры, давления, влажности, веса, скорости и т.п. физических параметров в различном технологическом оборудовании. Наиболее часто данный прибор используется в покрасочных камерах, сушильных шкафах, печах обжига. Однако при умелом использовании, этим прибором можно решить неограниченное количество задач в таких сферах, как пищевая и легкая промышленность, металло- и деревообработка, выпуск строительных материалов, транспортировка нефти и химических растворов, в медицине и фармацевтике и многих других отраслях, где требуется поддержание параметров в автоматическом режиме.

Особенности измерителя-регулятора ОВЕН 2ТРМ1

Измеритель-регулятор 2ТРМ1 комплектуется на выбор следующими выходными элементами:
  • Р – реле 5 А, 220 В с 1 переключающим контактом;
  • Т – специализированный выход 6В для ШИМ-регулирования твердотельным реле (ТТР);
  • К – транзисторный выход с опторазвязкой 400 мА 60 В;
  • С – симисторная оптопара 50 мА 250 В;
  • И – цифроаналоговый преобразователь (ЦАП) 4…20 мА;
  • У – цифроаналоговый преобразователь (ЦАП) 0…10 В;

В зависимости от комплектации есть возможность управлять контакторами или тиристорами, частотными преобразователями или регулирующими клапанами.



Универсальные входы терморегулятора ОВЕН 2ТРМ1

Терморегулятор 2ТРМ1 имеет два универсальных входа для подключения измерительных датчиков:

  • термопреобразователей сопротивления типа ТСМ или ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R), ТВР(А-1, 2, 3), ТПР(В), ТМК(Т);
  • активных датчиков с унифицированным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения -50...+50 мВ, 0...1 В.

Все модификации прибора ОВЕН 2ТРМ1 имеют встроенный источник +24 В ± 10% для питания датчиков с унифицированным выходным сигналом или аналоговых выходных устройств.

Вычисление дополнительных функций от входных величин

В ОВЕН 2ТРМ1 имеется вычислитель квадратного корня из значения входного сигнала. Используется с датчиками, имеющими квадратичную выходную характеристику (при измерении мгновенного расхода жидкости или газа).

Вычислитель разности вычисляет разность значений с 1-го и 2-го входов, которая по выбору пользователя может поступать на ЛУ1 или ЛУ2.

Логические устройства ОВЕН 2ТРМ1 (ЛУ)

Терморегулятор ОВЕН 2ТРМ1 имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

  • измеренное на входе 1 значение;
  • измеренное на входе 2 значение;
  • разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов

  • Двухпозиционный регулятор (компаратор, устройство сравнения)
  • Аналоговый П-регулятор
  • Регистратор

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

Для работы ЛУ в режиме компаратора требуется выходное устройство дискретного типа (реле, транзисторный ключ, оптосимистор, выход для управления внешним твердотельным реле).

Для работы в режимах П-регулятора и регистратора требуется цифроаналоговый преобразователь с выходным сигналом 4...20 мА или 0…10 В.

Выходные устройства прибора ОВЕН 2ТРМ1

В терморегулятор ОВЕН 2ТРМ1 устанавливаются два выходных устройства ВУ1 и ВУ2, жестко закрепленных за логическими устройствами. Выходные устройства могут быть следующего типа:

  • 2 дискретных ВУ – электромагнитные реле 8 А, транзисторные или симисторные оптопары, выходы для управления внешним твердотельным реле;
  • 2 цифроаналоговых преобразователя выходного сигнала ЛУ в ток 4...20 мА или напряжение 0…10 В с питанием от внешнего источника;
  • ВУ1 – дискретное, ВУ2 – аналоговое (ЦАП).

Тип выходных устройств терморегулятора выбирается пользователем при заказе.



Характеристики

Характеристики 2ТРМ1

Главные преимущества ОВЕН 2ТРМ1 новой линейки ТРМ

Улучшенная помехоустойчивость

новый 2ТРМ 1 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А

Повышенная надежность

наработка на отказ составляет 100 000 часов

Повышенная точность измерений

погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)

Увеличенный межповерочный интервал

межповерочный интервал – 3 года

Увеличенный срок гарантии

гарантийный срок обслуживания нового 2ТРМ 1 составляет 5 лет

Улучшенные показатели климатического исполнения

допустимый диапазон рабочих температур от –20 до +50 °С

Универсальный вход

прибор поддерживает все наиболее распространенные типы датчиков

Все возможные типы выходных устройств

Р – э/м реле

К – транзисторная оптопара

С – симисторная оптопара

С3 – три симисторные оптопары

И – ЦАП «параметр – ток 4...20 мА»

У – ЦАП «параметр – напряжение 0...10 В»

Т – выход для управления твердотельным реле

Расширенный диапазон напряжений питания

90...245 В частотой 47...63 Гц

Встроенный источник питания 24 В во всех модификациях нового ТРМ1

для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ

2ТРМ1 в корпусе Щ11  с питанием 24В= постоянного тока

Технические характеристики ОВЕН 2ТРМ1:

Напряжение питания переменного тока

90…245 В

Частота напряжения питания

47...63 Гц

Потребляемая мощность

не более 7 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В

Максимально допустимый ток источника питания

80 мА

Универсальные входы

Количество универсальных входов

2

Типы входных датчиков и сигналов

см. ниже таблицу «Характеристики измерительных датчиков»

Время опроса входа:

– для термопреобразователей сопротивления

не более 0,8 с

– для других датчиков

не более 0,4 с

Предел основной приведенной погрешности измерения:

– для термоэлектрических преобразователей

±0,5 %

– для других датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

Габаритные размеры (мм) и степень защиты корпуса

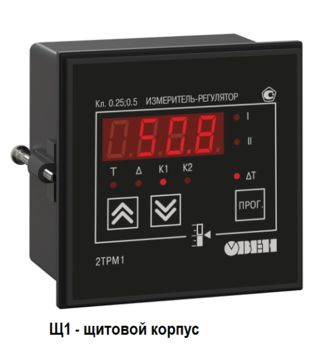

— щитовой Щ1

96х96х65, IP54*

— щитовой Щ2

96х48х100, IP54*

— настенный Н

130х105х65, IP44

* со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха

–20...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

30...80 %

Характеристики измерительных датчиков

Код b1-0 (b2-0)

Тип датчика

Диапазон измерений

Разрешающая способность*

01

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

09

ТСМ (50М) W100=1.428

–200…+200 °С

0,1 °С

07

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

08

ТСП (50П) W100=1.391

–240…+1100 °С

0,1 °С

00

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

14

ТСМ (100М) W100=1.428

–200…+200 °С

0,1 °С

02

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

03

ТСП (100П) W100=1.391

–240…+1100 °С

0,1 °С

29

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

30

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

31

ТСМ (500М) W100=1.428

–200…+200 °С

0,1 °С

32

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

33

ТСП (500П) W100=1.391

–250…+1100 °С

0,1 °С

34

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

35

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

36

ТСМ (1000М) W100=1.428

–200…+200 °С

0,1 °С

37

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

38

ТСП (1000П) W100=1.391

–250…+1100 °С

0,1 °С

39

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

15

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

04

термопара ТХК (L)

–200…+800 °С

0,1 °С

20

термопара ТЖК (J)

–200…+1200 °С

0,1 °С

19

термопара ТНН (N)

–200…+1300 °С

0,1 °С

05

термопара ТХА (K)

–200…+1360 °С

0,1 °С

17

термопара ТПП (S)

–50…+1750 °C

0,1 °С

18

термопара ТПП (R)

–50…+1750 °C

0,1 °С

16

термопара ТПР (В)

+200…+1800 °C

0,1 °С

21

термопара ТВР (А-1)

0…+2500 °С

0,1 °С

22

термопара ТВР (А-2)

0…+1800 °C

0,1 °С

23

термопара ТВР (А-3)

0…+1800 °C

0,1 °С

24

термопара ТМК (Т)

–200…+400 °C

0,1 °С

12

ток 0…5 мА

0…100 %

0,1 %

11

ток 0…20 мA

0…100 %

0,1 %

10

ток 4…20 мА

0…100 %

0,1 %

06

напряжение –50…+50 мВ

0…100 %

0,1 %

13

напряжение 0…1 В

0…100 %

0,1 %

* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С

Характеристики выходных устройств


Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

8 А при 220 В 50...60 Гц

К

транзисторная оптопара n–p–n типа

400 мА при 60 В пост. тока

С

симисторная оптопара

50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

нагрузка 100…800 Ом, напряжение питания 12...30 В пост. тока

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

нагрузка не менее 2 кОм, напряжение питания 16...30 В пост. тока

Т

выход для управления твердотельным реле

выходное напряжение 4...6 В, макс. выходной ток 25 мА

Позиция 2ТРМ1 в корпусе Щ11 идет с питанием 24В= постоянного тока.

Комплектация

Комплектация 2ТРМ1

  • Паспорт
  • Руководство по эксплуатации
  • Крепежные элементы
